Задний скрапер <150C> — HITACHI CC150

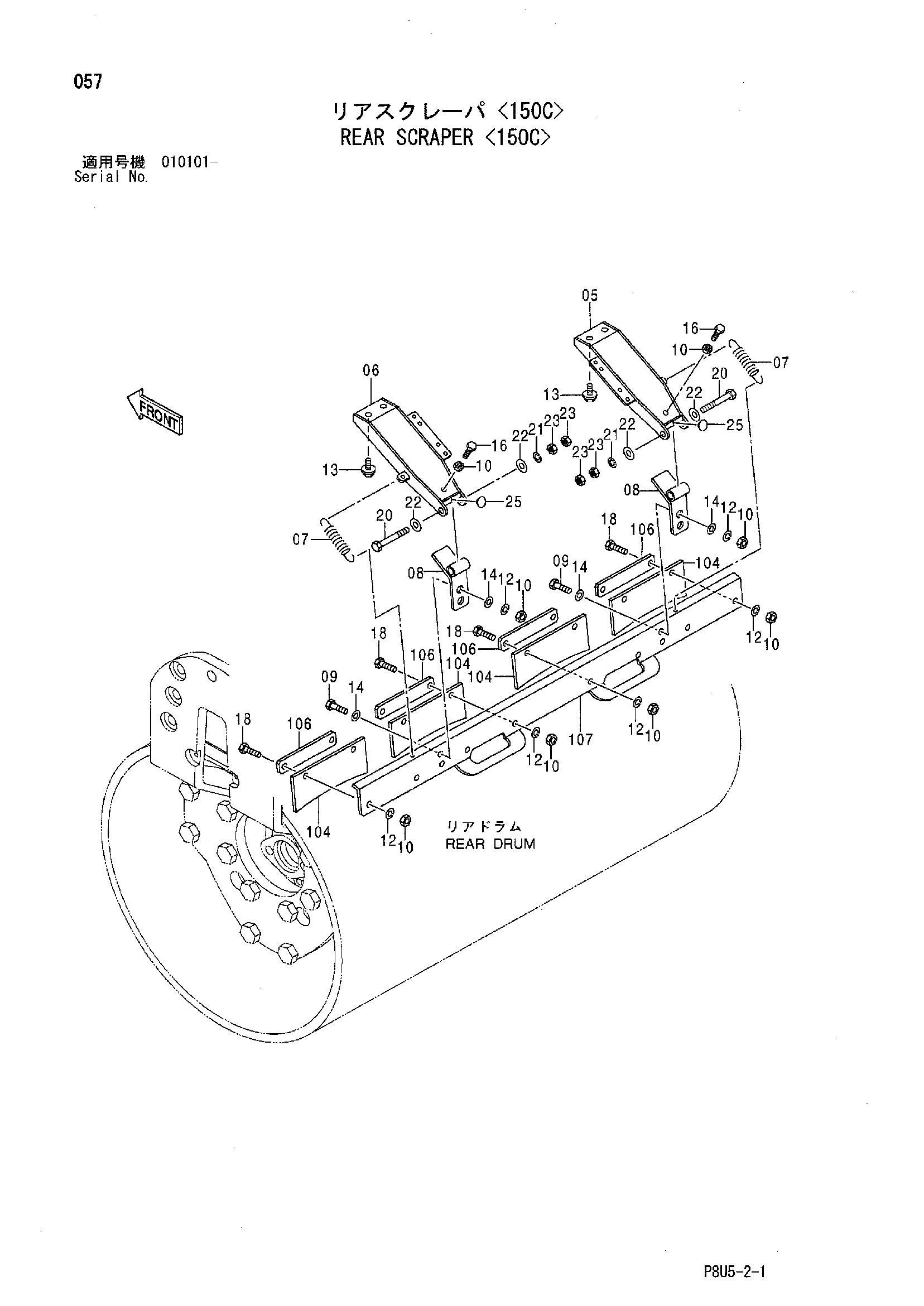

Заводская схема «Задний скрапер <150C>» для HITACHI CC150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 426066 | Кронштейн | 1 |
| 06 | 426065 | Кронштейн | 1 |
| 07 | 425434 | Пружина | 2 |
| 08 | 426087 | Кронштейн | 2 |
| 09 | 500029 | Болт | 4 |
| 10 | 570006 | Гайка | 14 |
| 12 | 947887 | Пружинная шайба | 12 |
| 13 | 500048 | Болт с шайбой | 4 |
| 14 | 947324 | Плоская шайба | 8 |
| 16 | 425842 | Болт | 2 |
| 18 | 500030 | Болт | 8 |
| 20 | 500122 | Болт | 2 |
| 21 | 947888 | Пружинная шайба | 2 |
| 22 | 947325 | Плоская шайба | 4 |
| 23 | 570007 | Гайка | 4 |
| 25 | 425118 | Резиновая подушка | 2 |
| 104 | 425433 | Отвал | 4 |
| 106 | 425669 | Пластина | 4 |
| 107 | 426007 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
