Каталог запчастей HITACHI

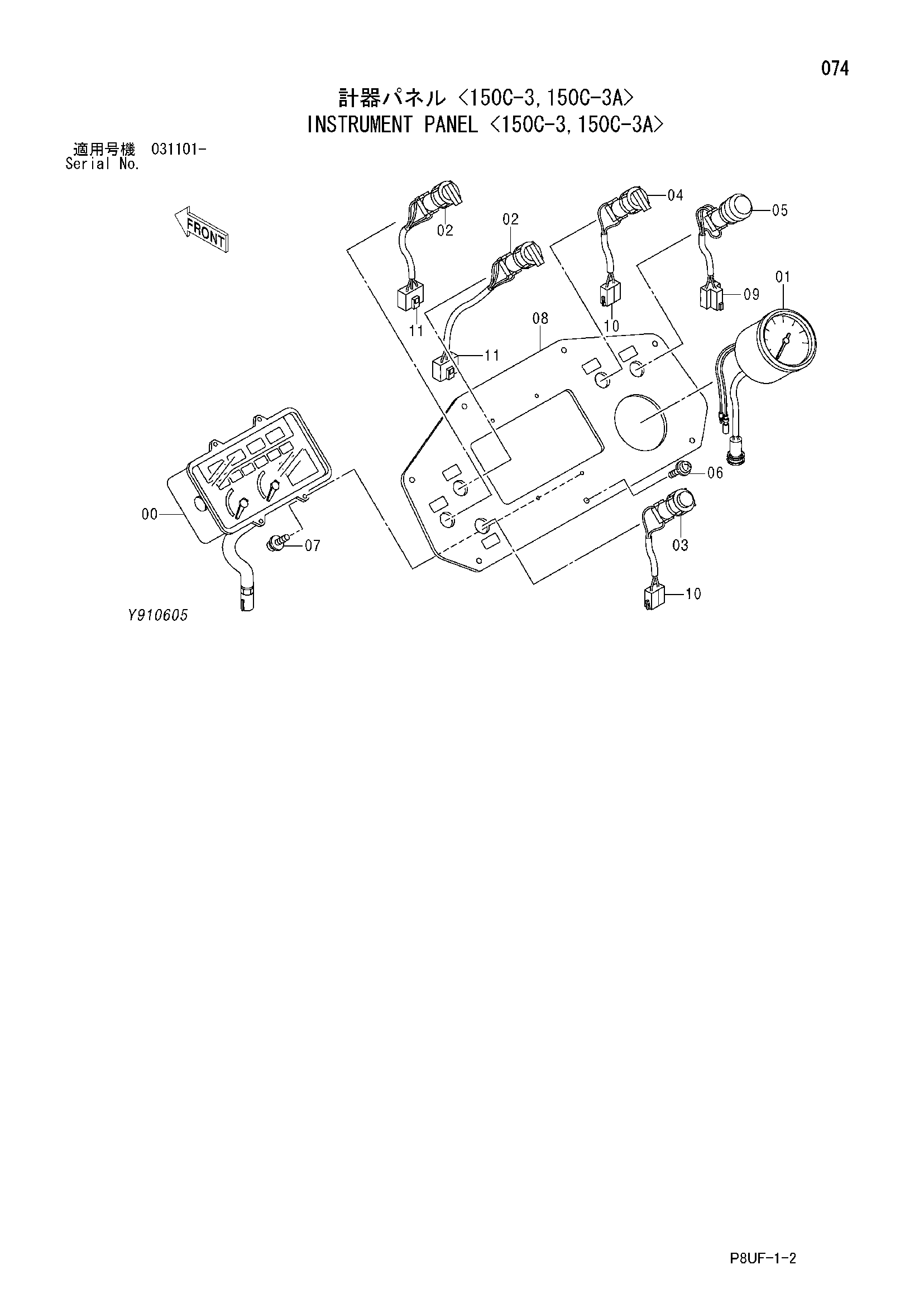

Прибор панель <150C-3, 150C-3A> — HITACHI CC150-3A
Заводская схема «Прибор панель <150C-3, 150C-3A>» для HITACHI CC150-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y415071 | Панель указатель | 1 |
| 01 | Y415069 | Измеритель такхо | 1 |
| 02 | Y415913 | Выключатель | 2 |
| 03 | Y415914 | Выключатель | 1 |
| 04 | Y415912 | Выключатель | 1 |
| 05 | Y415911 | Выключатель | 1 |
| 06 | J680512 | Винт с шайбой | 7 |
| 07 | J450414 | Винт с шайбой | 4 |
| 08 | Y701109 | Панель | 1 |
| 09 | Y415921 | Жгут проводов | 1 |
| 10 | Y415922 | Жгут проводов | 2 |
| 11 | Y415923 | Жгут проводов | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
