Задние детали (1) — HITACHI CC150-3

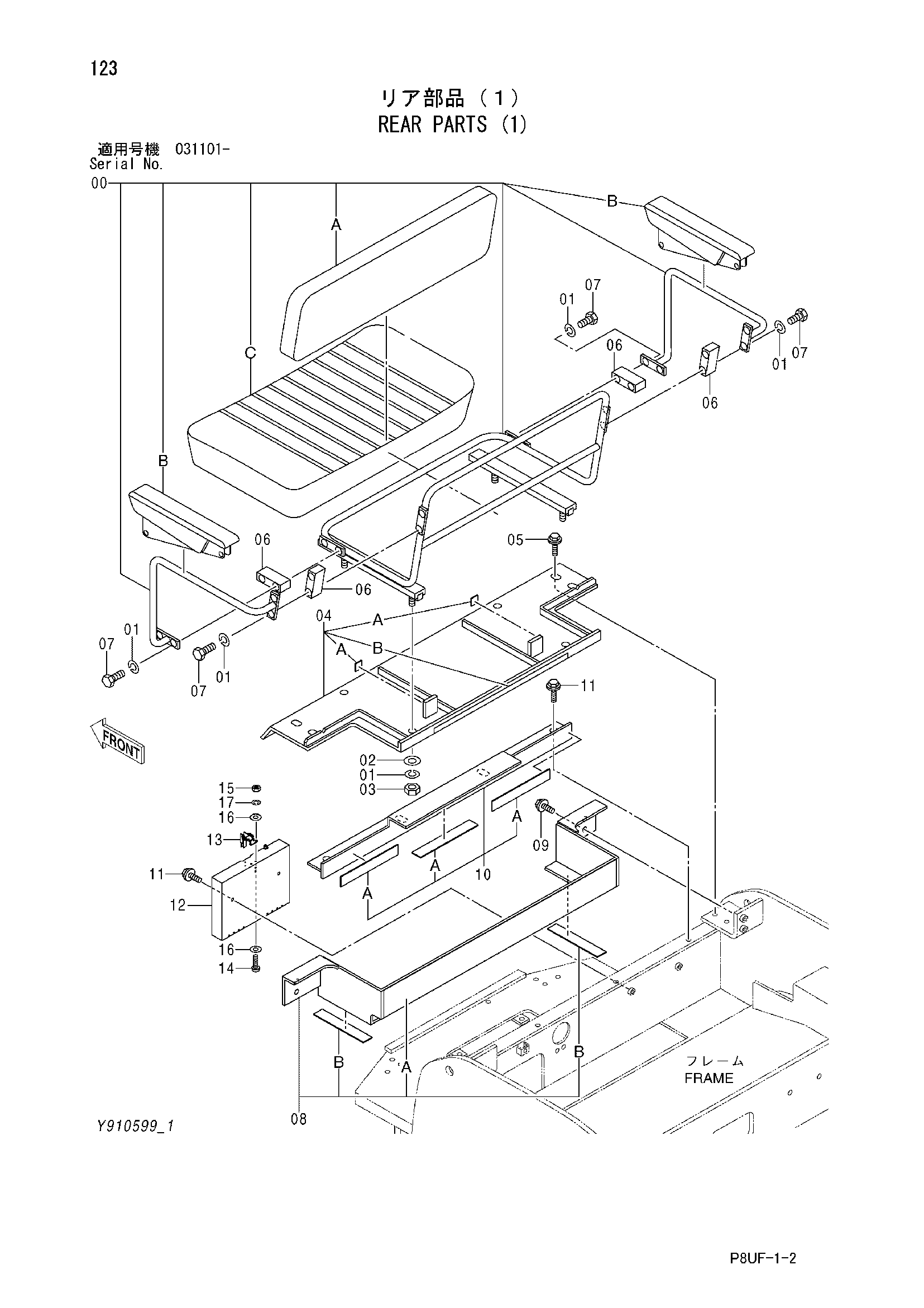

Заводская схема «Задние детали (1)» для HITACHI CC150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y415084 | Сиденье | 1 |
| 00A | Y409035 | Задний | 1 |
| 00B | Y415086 | Рукоять опора | 2 |
| 00C | Y415087 | Амортизатор | 1 |
| 01 | A590908 | Пружинная шайба | 12 |
| 02 | A590108 | Плоская шайба | 4 |
| 03 | J950008 | Гайка | 4 |
| 04 | Y802558 | Кронштейн | 1 |
| 04A | Y415499 | Резиновая прокладка | 2 |
| 04B | Y415486 | Резиновая прокладка | 1 |
| 05 | J271235 | Болт с шайбой | 4 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | Y406300 | Проставка | 4 |
| 07 | J900865 | Болт | 8 |
| 08 | Y802451 | Кронштейн | 1 |
| 08A | Y415485 | Резиновая прокладка | 1 |
| 08B | Y415498 | Резиновая прокладка | 2 |
| 09 | J281035 | Болт с шайбой | 4 |
| 09A | J901035 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | Y801592 | Кронштейн | 1 |
| 10A | Y407524 | Резиновая прокладка | 3 |
| 11 | J271030 | Болт с шайбой | 6 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | Y802548 | Короб | 1 |
| 13 | Y415947 | Защёлка | 1 |
| 14 | M430413 | Винт | 4 |
| 15 | M500403 | Гайка | 4 |
| 16 | A590104 | Плоская шайба | 8 |
| 17 | A590904 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
