Клапан рулевого управления — HITACHI CC150-3

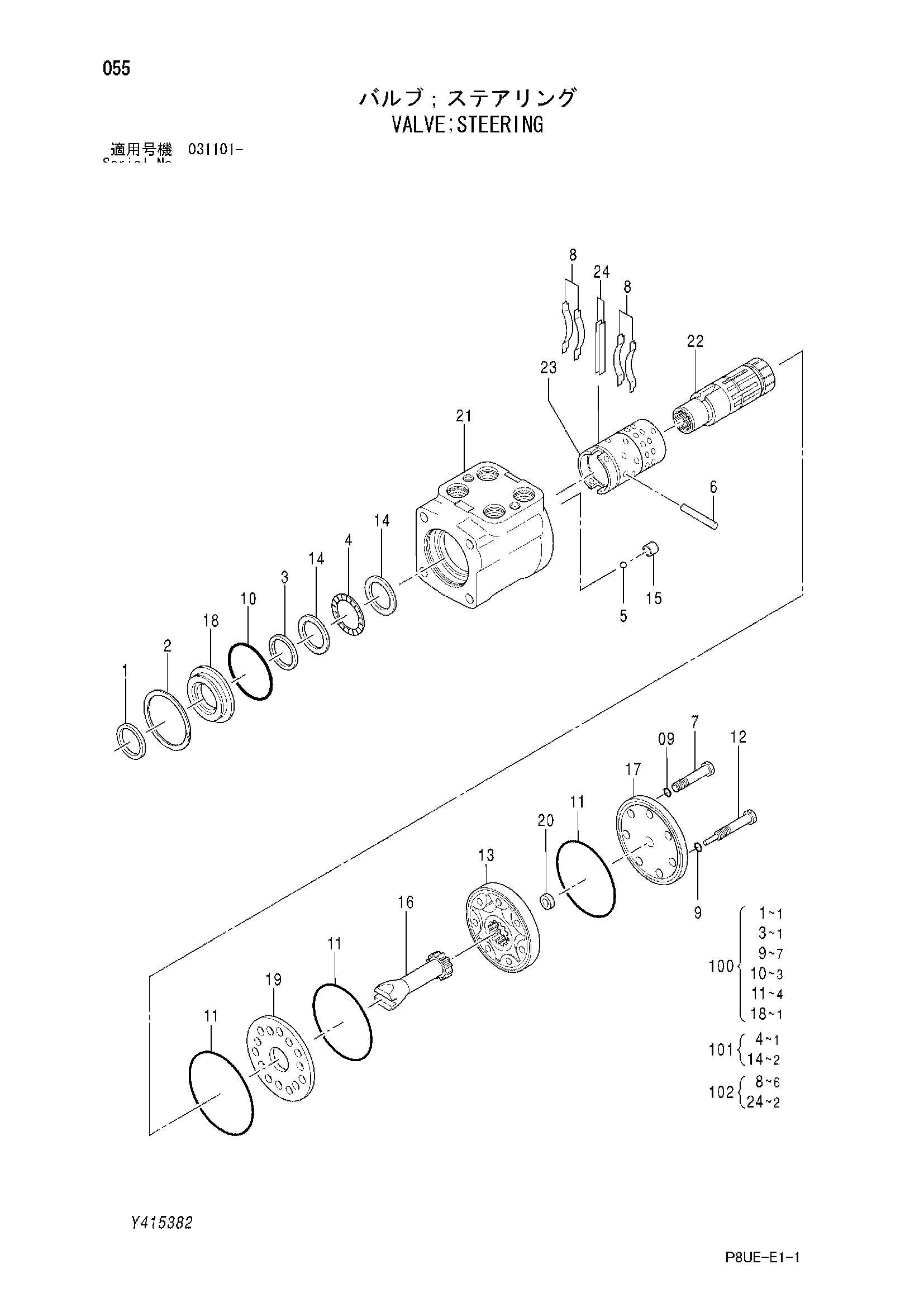

Заводская схема «Клапан рулевого управления» для HITACHI CC150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y415382 | Клапан рулевого управления | 1 | |
| 1 | Y417040 | Пылезащитное уплотнение | 1 |
| 2 | Y417041 | Стопорное кольцо | 1 |
| 3 | Y417042 | Кольцо | 1 |
| 4 | Y417043 | Игольчатый подшипник | 1 |
| 5 | Y417044 | Шарик | 1 |
| 6 | Y417045 | Палец | 1 |
| 7 | Y417046 | Винт | 6 |
| 8 | Y417047 | Пружина | 6 |
| 9 | Y417048 | Шайба | 7 |
| 10 | Y417049 | Уплотнительное кольцо | 3 |
| 11 | Y417050 | Уплотнительное кольцо | 4 |
| 12 | Y417051 | Установочный винт | 1 |
| 13 | Y417052 | Ротор | 1 |
| 14 | Y417053 | Раке тхруст-брг. | 2 |
| 15 | Y417054 | Винт | 1 |
| 16 | Y417055 | Шестерня привод | 1 |
| 17 | Y417056 | Колпачок | 1 |
| 18 | Y417057 | Втулка | 1 |
| 19 | Y417058 | Пластина | 1 |
| 20 | Y417059 | Проставка | 1 |
| 24 | Y417060 | Пружина пластина | 2 |
| 100 | Y417061 | Комплект уплотнений | 1 |
| 101 | Y417062 | Комплект подшипник | 1 |
| 102 | Y417063 | Комплект пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
