Гидролинии рабочего оборудования (1)<150C-3, 150C-3A> — HITACHI CC150-3

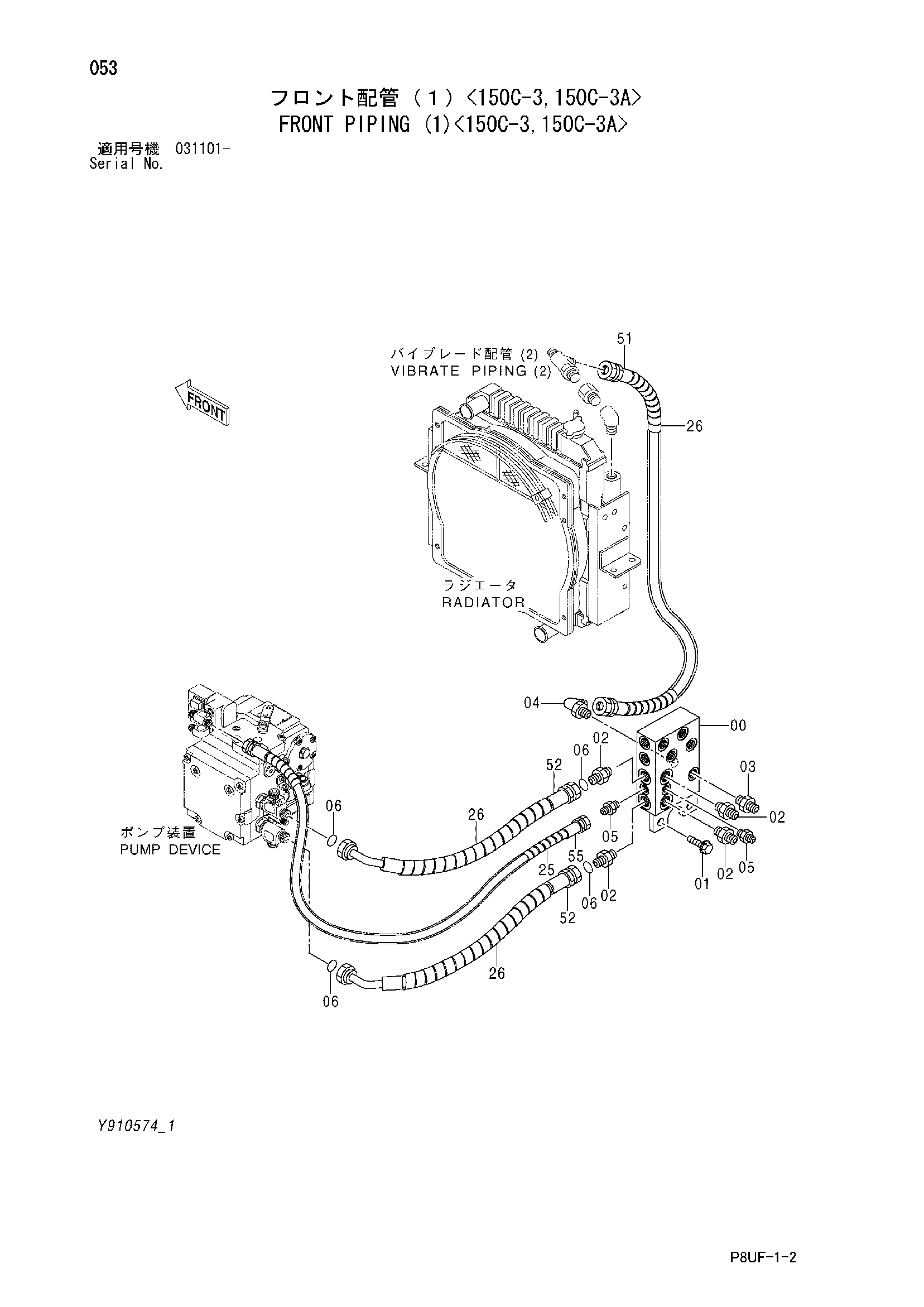

Заводская схема «Гидролинии рабочего оборудования (1)<150C-3, 150C-3A>» для HITACHI CC150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y701106 | Коллектор | 1 |
| 01 | J271040 | Болт с шайбой | 2 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A853144 | Адаптер | 4 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852334 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 4 |
| 25 | 4327293 | Защитный кожух | 2 |
| 26 | 4327294 | Защитный кожух | 4 |
| 51 | 4637609 | Шланг | 1 |
| 52 | Y415829 | Шланг | 2 |
| 55 | Y415832 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
