Водяной бак — HITACHI CC150-3

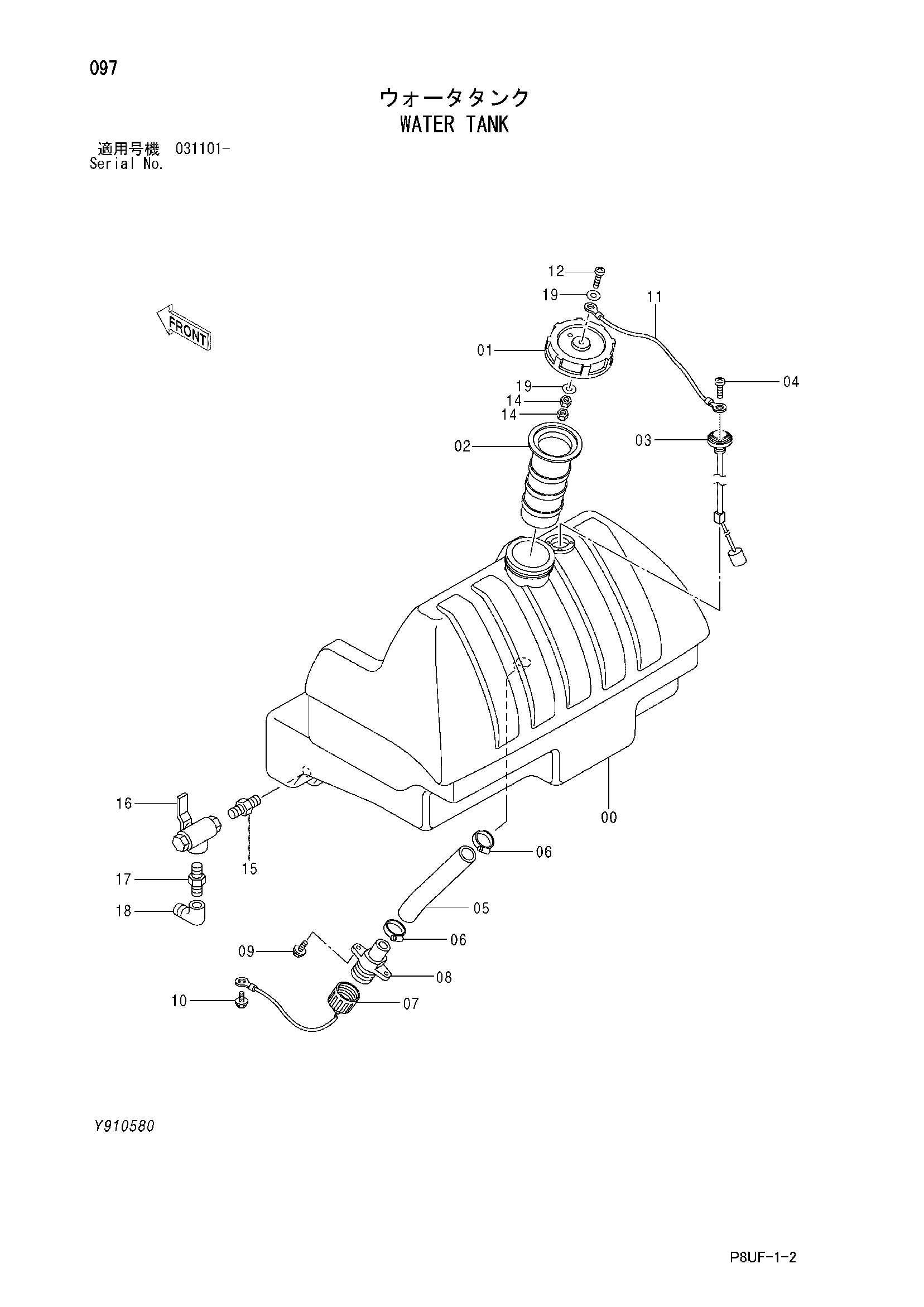

Заводская схема «Водяной бак» для HITACHI CC150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y415088 | Бак воды | 1 |
| 01 | Y415050 | Колпачок | 1 |
| 02 | Y415450 | Сетчатый фильтр | 1 |
| 03 | Y415049 | Указатель уровня | 1 |
| 04 | J680616 | Винт с шайбой | 4 |
| 05 | Y414994 | Водяной шланг | 1 |
| 06 | 4505385 | Хомут шланга | 2 |
| 07 | Y415089 | Колпачок | 1 |
| 08 | Y415090 | Разъём | 1 |
| 09 | J260625 | Болт с шайбой | 2 |
| 09A | J900625 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | J271020 | Болт с шайбой | 1 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | Y415977 | Провод | 1 |
| 12 | M430625 | Винт | 1 |
| 14 | M500605 | Гайка | 2 |
| 15 | J70784 | Адаптер | 1 |
| 16 | Y401954 | Шаровой клапан | 1 |
| 17 | J728483 | Переходник | 1 |
| 18 | Y409154 | Штуцер шланг | 1 |
| 19 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
