Задний трубопроводы <150-3, 150-3A> — HITACHI CC150-3

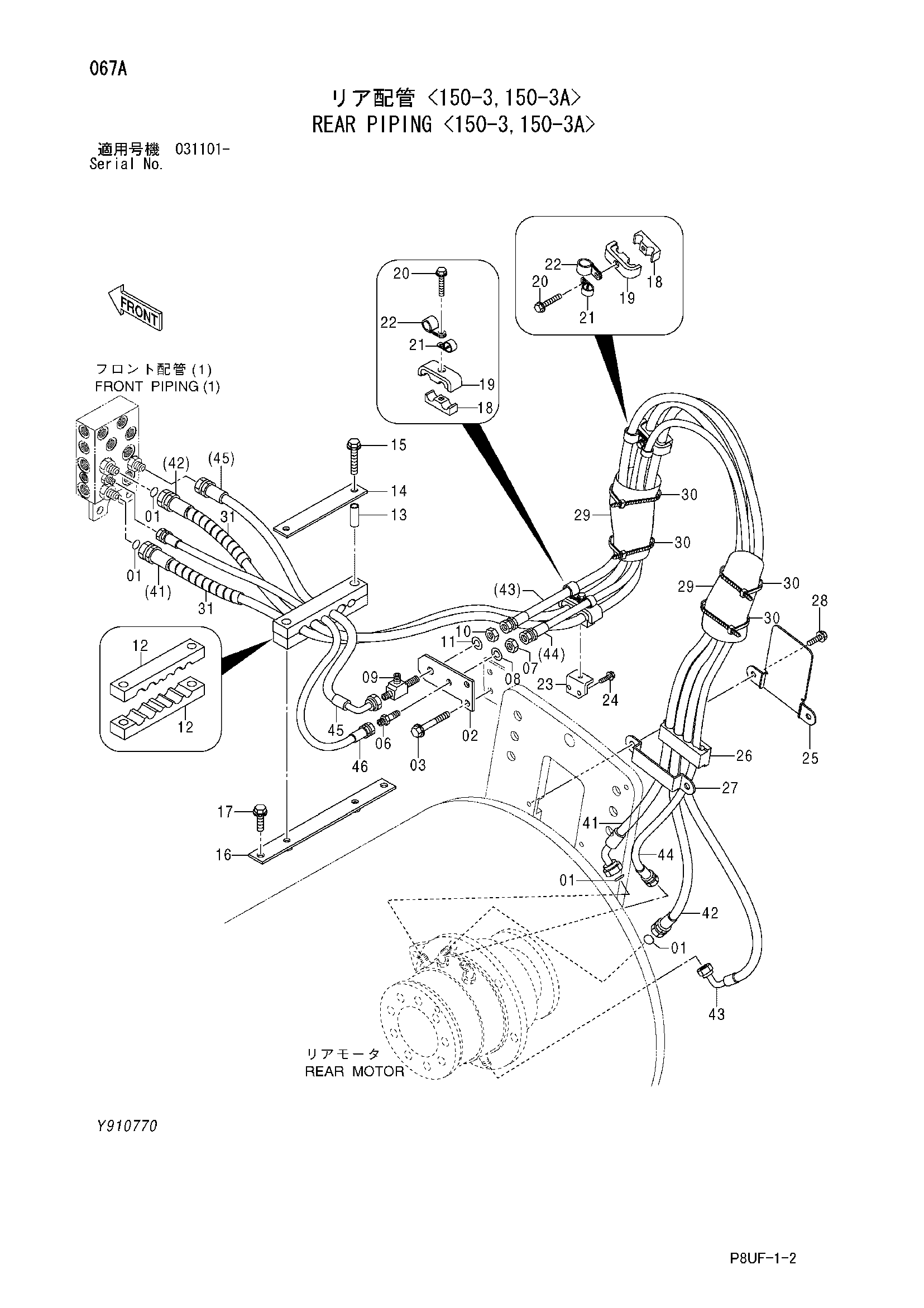

Заводская схема «Задний трубопроводы <150-3, 150-3A>» для HITACHI CC150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4138938 | Уплотнительное кольцо | 4 |
| 02 | Y415371 | Пластина | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | 4248117 | Адаптер | 1 |
| 07 | 4209198 | Гайка | 1 |
| 08 | A590912 | Пружинная шайба | 1 |
| 09 | 4247260 | Тройник | 1 |
| 10 | 4202531 | Гайка | 1 |
| 11 | A590914 | Пружинная шайба | 1 |
| 12 | Y415370 | Хомут | 2 |
| 13 | Y404761 | Проставка | 2 |
| 14 | Y404762 | Пластина | 1 |
| 15 | J271080 | Болт с шайбой | 2 |
| 15A | J901080 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | Y971699 | Кронштейн | 1 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4285722 | Резиновая прокладка | 2 |
| 19 | 4285723 | Хомут трубки | 2 |
| 20 | J271270 | Болт с шайбой | 2 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4190275 | Зажим | 2 |
| 22 | 4190253 | Зажим | 2 |
| 23 | Y407133 | Кронштейн | 1 |
| 24 | J271025 | Болт с шайбой | 2 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | Y971733 | Крышка | 1 |
| 26 | Y416063 | Хомут | 1 |
| 27 | Y415989 | Пластина | 1 |
| 28 | J271020 | Болт с шайбой | 2 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4370544 | Сиденье резиновый | 2 |
| 30 | 4323613 | Ленточный зажим | 4 |
| 31 | 4327294 | Защитный кожух | 2 |
| 41 | Y415841 | Шланг | 1 |
| 42 | Y415842 | Шланг | 1 |
| 43 | 4313047 | Шланг | 1 |
| 44 | Y407150 | Шланг | 1 |
| 45 | 4229852 | Шланг | 1 |
| 46 | 4269799 | Шланг <150> | 1 |
| 46 | 4341692 | Шланг <150A> | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
