Крышка (3) — HITACHI CC150-3

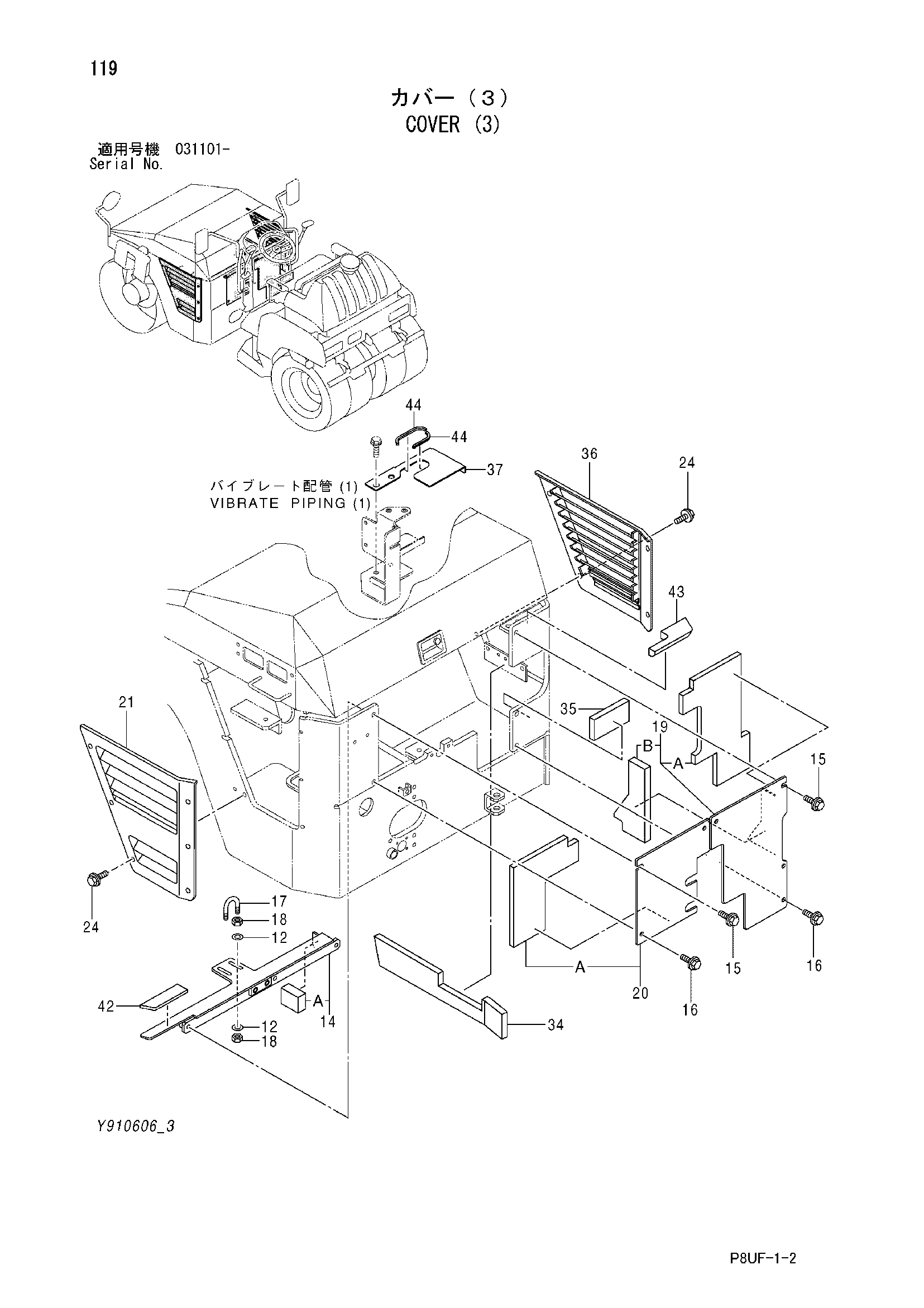

Заводская схема «Крышка (3)» для HITACHI CC150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | A590108 | Плоская шайба | 4 |
| 14 | Y701099 | Кронштейн | 1 |
| 14A | Y415513 | Резиновая прокладка | 1 |
| 15 | J281045 | Болт с шайбой | 4 |
| 15A | J901045 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | J281035 | Болт с шайбой | 3 |
| 16A | J901035 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 17 | Y404943 | U-образный болт | 1 |
| 18 | J950008 | Гайка | 4 |
| 19 | Y701076 | Крышка | 1 |
| 19A | Y415502 | Резиновая прокладка | 1 |
| 19B | Y416201 | Резиновая прокладка | 1 |
| 20 | Y802563 | Крышка | 1 |
| 20A | Y415501 | Резиновая прокладка | 1 |
| 21 | Y701102 | Крышка | 1 |
| 24 | J281030 | Болт с шайбой | 10 |
| 24A | J901030 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 34 | Y416064 | Резиновая прокладка | 1 |
| 35 | Y416065 | Резиновая прокладка | 1 |
| 36 | Y701121 | Крышка | 1 |
| 37 | Y302125 | Крышка | 1 |
| 42 | Y416329 | Резиновая прокладка | 1 |
| 43 | Y416330 | Резиновая прокладка | 1 |
| 44 | Y405780 | Резиновое уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
