Гидромотор (задний)<135C-3, 135C-3A, 150C-3, 150C-3A> — HITACHI CC150-3

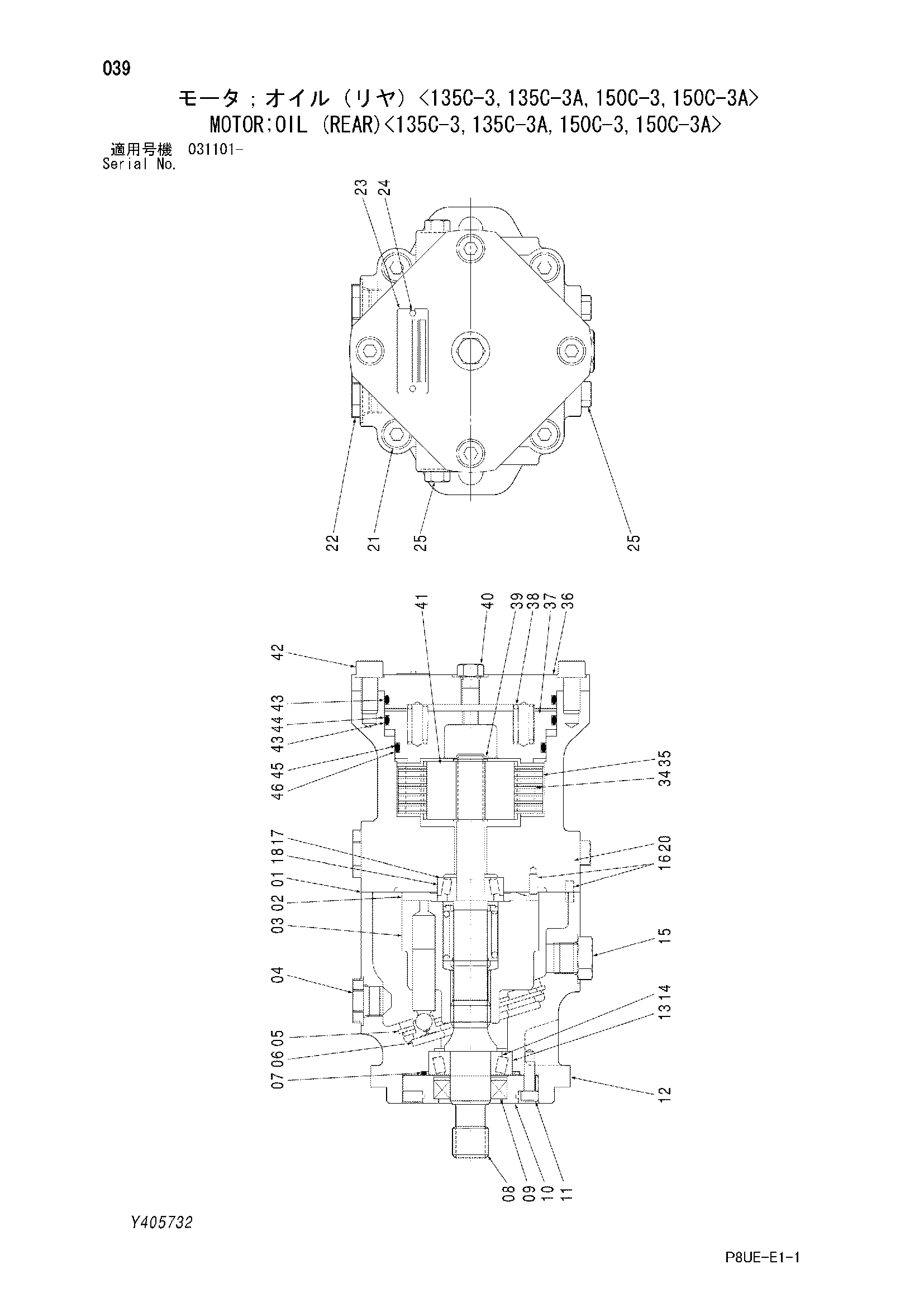

Заводская схема «Гидромотор (задний)<135C-3, 135C-3A, 150C-3, 150C-3A>» для HITACHI CC150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y405732 | Гидромотор | 1 | |
| 01 | Y412200 | Прокладка | 1 |
| 02 | Y412201 | Пластина клапан | 1 |
| 03 | Y412202 | Блок гидроцилиндра | 1 |
| 04 | Y412203 | Пробка | 1 |
| 05 | Y412204 | Стопорное кольцо | 1 |
| 06 | Y412205 | Упорная пластина | 1 |
| 07 | A810055 | Уплотнительное кольцо | 1 |
| 08 | Y412206 | Вал | 1 |
| 09 | Y412207 | Уплотнение | 1 |
| 10 | Y412208 | Крышка | 1 |
| 11 | Y412209 | Болт с внутренним шестигранником | 4 |
| 12 | Y412210 | Корпус | 1 |
| 13 | Y412211 | Подшипник | 1 |
| 14 | Y412212 | Подшипник | 1 |
| 15 | Y412213 | Пробка | 1 |
| 16 | Y412214 | Палец | 3 |
| 17 | Y412215 | Регулировочная шайба | 1 |
| 18 | Y412216 | Подшипник | 1 |
| 20 | Y412217 | Колпачок | 1 |
| 21 | Y412218 | Болт с внутренним шестигранником | 4 |
| 22 | 4260820 | Пробка | 2 |
| 24 | 4260808 | Приводной винт | 2 |
| 25 | 4260813 | Пробка | 4 |
| 34 | Y412219 | Пластина фрикционный | 10 |
| 35 | Y412220 | Пластина | 11 |
| 36 | Y412221 | Крышка | 1 |
| 37 | Y412222 | Поршень | 1 |
| 38 | Y412223 | Пружина | 10 |
| 39 | 991339 | Стопорное кольцо | 2 |
| 40 | Y412224 | Пробка | 1 |
| 41 | Y412225 | HUB | 1 |
| 42 | J781020 | Болт с внутренним шестигранником | 4 |
| 43 | Y412226 | Уплотнительное кольцо | 2 |
| 44 | Y412227 | Опорное кольцо | 1 |
| 45 | Y412228 | Уплотнительное кольцо | 1 |
| 46 | Y412229 | Опорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
