Радиатор детали <150-3, 150C-3> — HITACHI CC150-3

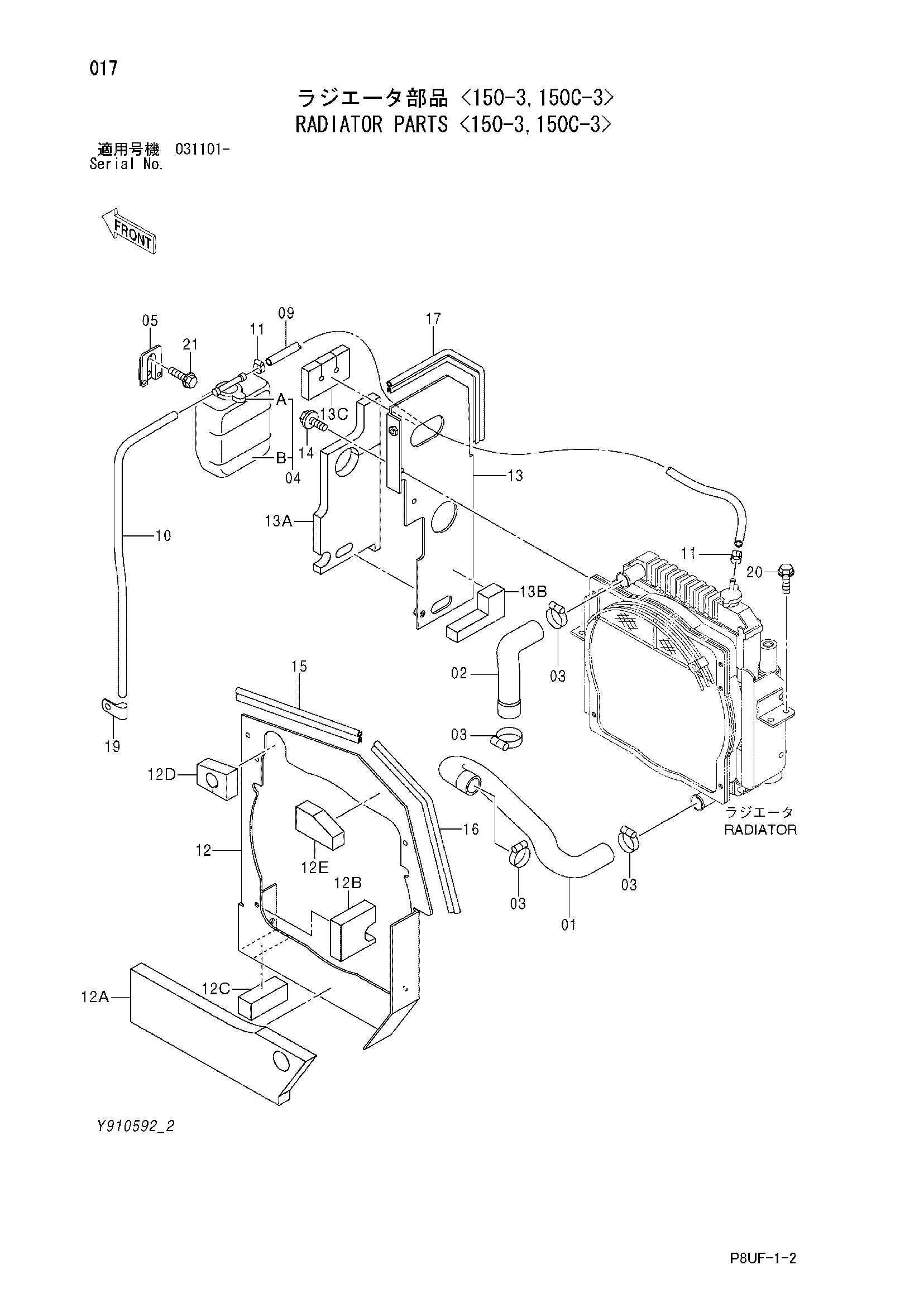

Заводская схема «Радиатор детали <150-3, 150C-3>» для HITACHI CC150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y302059 | Водяной шланг | 1 |
| 02 | Y302060 | Водяной шланг | 1 |
| 03 | 4011675 | Хомут шланга | 4 |
| 04 | 4423576 | Бак воды | 1 |
| 04A | 4434454 | Колпачок | 1 |
| 04B | 4434455 | Бак воды | 1 |
| 05 | 4367147 | Пластина | 1 |
| 09 | Y415701 | Водяной шланг | 1 |
| 10 | 4305114 | Водяной шланг | 1 |
| 11 | 4397686 | Хомут | 2 |
| 12 | Y701113 | Пластина | 1 |
| 12A | Y415938 | Резиновая прокладка | 1 |
| 12B | Y415934 | Резиновая прокладка | 1 |
| 12C | Y415936 | Резиновая прокладка | 1 |
| 12D | Y415883 | Резиновая прокладка | 1 |
| 12E | Y415884 | Резиновая прокладка | 1 |
| 13 | Y802633 | Крышка | 1 |
| 13A | Y415944 | Резиновая прокладка | 1 |
| 13B | Y415945 | Резиновая прокладка | 1 |
| 13C | Y415950 | Резиновая прокладка | 1 |
| 14 | J260816 | Болт с шайбой | 4 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | Y415774 | Уплотнительная окантовка | 1 |
| 16 | Y415775 | Уплотнительная окантовка | 1 |
| 17 | Y415415 | Уплотнительная окантовка | 1 |
| 19 | 4190275 | Зажим | 1 |
| 20 | J281030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 21 | J260612 | Болт с шайбой | 2 |
| 21A | J900612 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
