Задний детали (2) <135C> — HITACHI CC135C

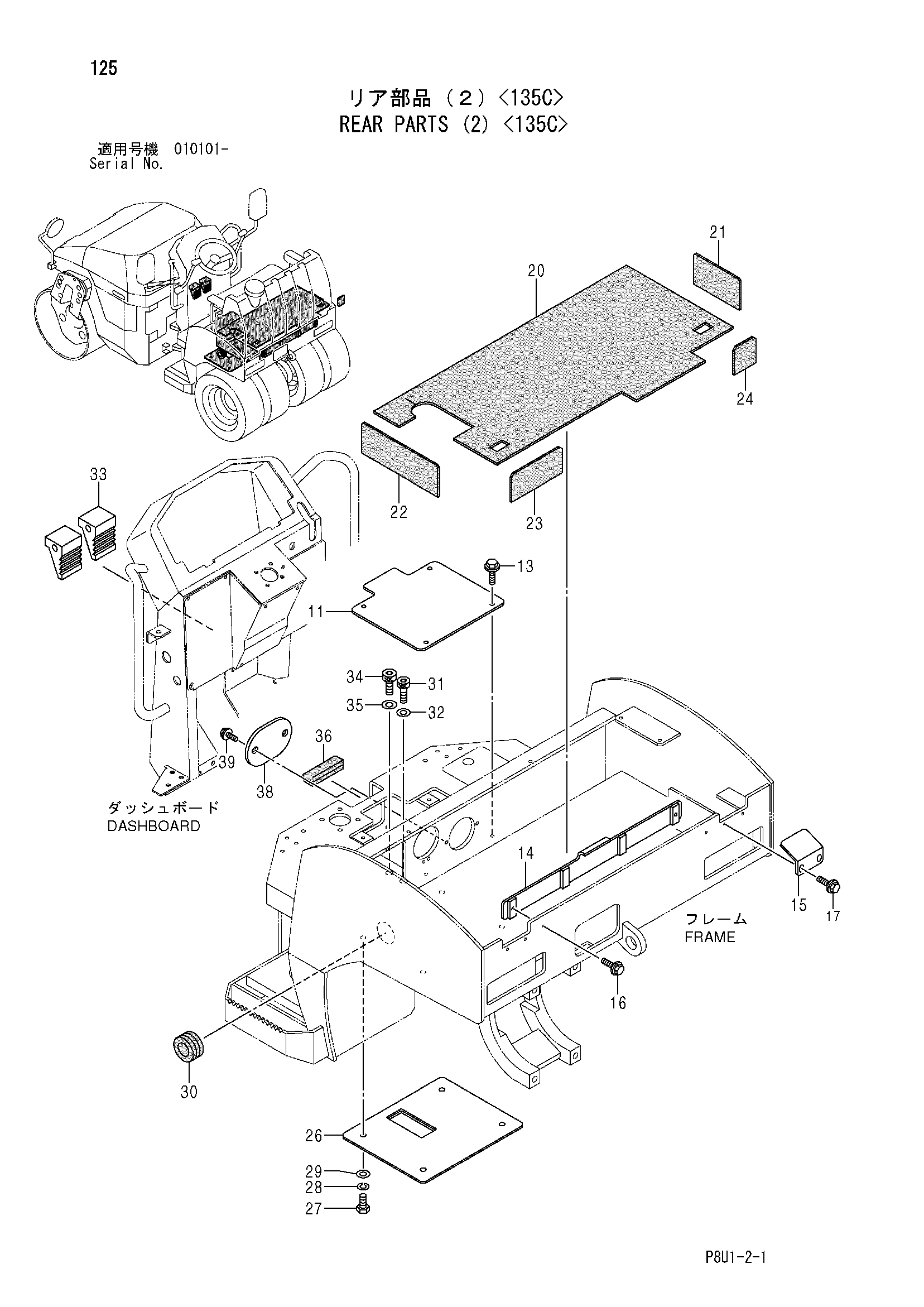

Заводская схема «Задний детали (2) <135C>» для HITACHI CC135C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 425943 | Пластина | 1 |
| 13 | 500030 | Болт с шайбой | 4 |
| 14 | 425942 | Кронштейн | 1 |
| 15 | 425939 | Кронштейн | 2 |
| 16 | 500028 | Болт с шайбой | 2 |
| 17 | 500029 | Болт с шайбой | 4 |
| 20 | 425874 | Резиновая прокладка | 1 |
| 21 | 425870 | Резиновая прокладка | 1 |
| 22 | 425869 | Резиновая прокладка | 1 |
| 23 | 425871 | Резиновая прокладка | 1 |
| 24 | 425872 | Резиновая прокладка | 1 |
| 26 | 425921 | Крышка | 1 |
| 27 | 947631 | Болт | 4 |
| 28 | 947887 | Пружинная шайба | 4 |
| 29 | 947324 | Плоская шайба | 4 |
| 30 | 425017 | Резиновая втулка | 1 |
| 30 | 424078 | Резиновая втулка | 1 |
| 31 | 425555 | Болт с внутренним шестигранником | 1 |
| 32 | 446281 | Шайба | 1 |
| 33 | 438557 | Ограничитель | 2 |
| 34 | 425556 | Болт с внутренним шестигранником | 1 |
| 35 | 424195 | Шайба | 1 |
| 36 | 425634 | Уплотнение резиновый | 1 |
| 38 | 425696 | Крышка | 1 |
| 39 | 500048 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
