Гидролинии рабочего оборудования (2) <135> — HITACHI CC135C

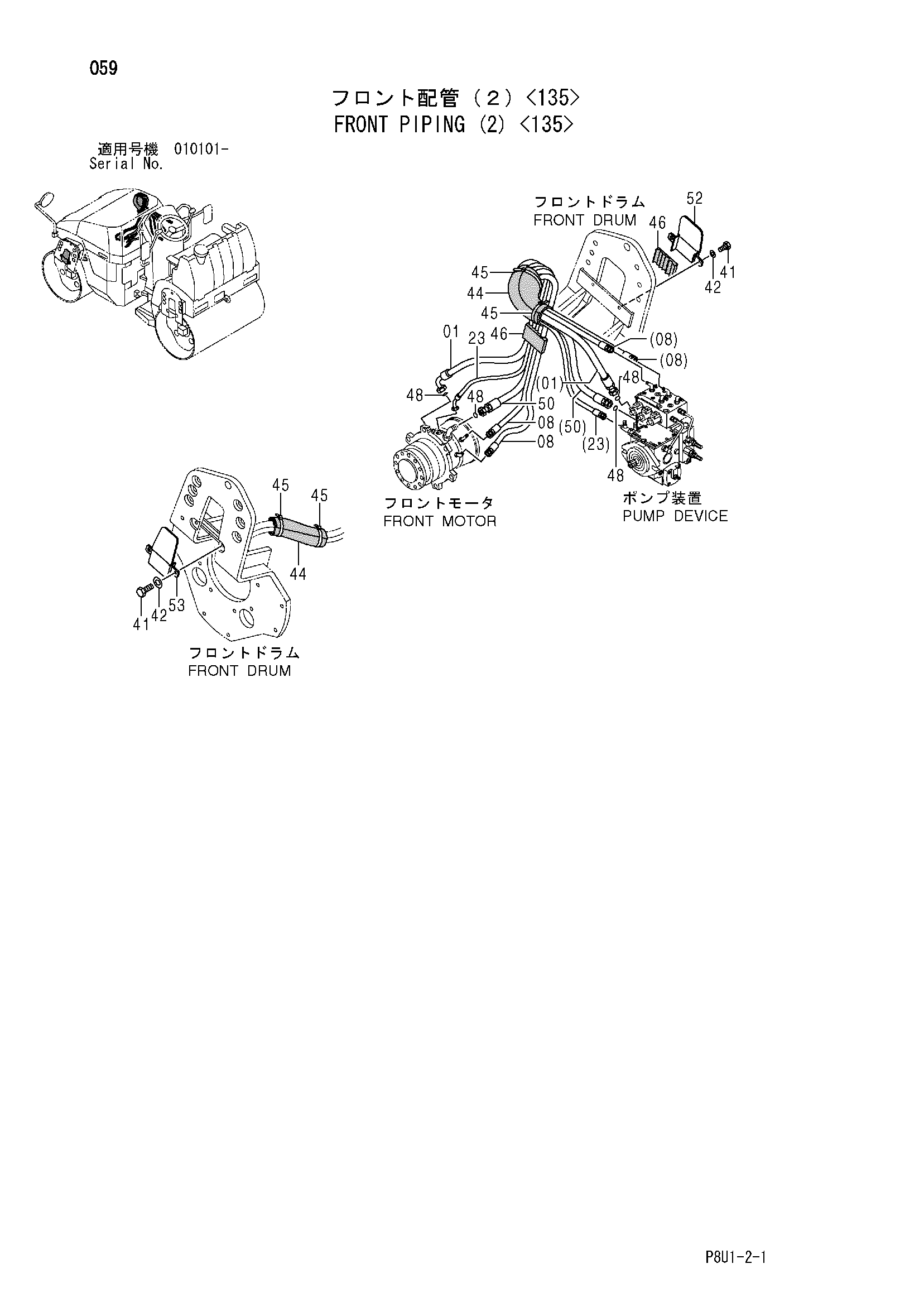

Заводская схема «Гидролинии рабочего оборудования (2) <135>» для HITACHI CC135C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	425883	Шланг	1
08	425488	Шланг	2
23	425837	Шланг	1
41	947640	Болт	4
42	947325	Плоская шайба	4
44	425511	Сиденье резиновый	2
45	313102	Ленточный зажим	4
46	425688	Хомут	2
48	425471	Уплотнительное кольцо	4
50	425888	Шланг	1
52	425934	Крышка (правый)	1
53	425935	Крышка (левый)	1

Для точного подбора сообщите каталожный номер, модель HITACHI CC135C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
