Электрооборудование (4) [управление] <135C> — HITACHI CC135C

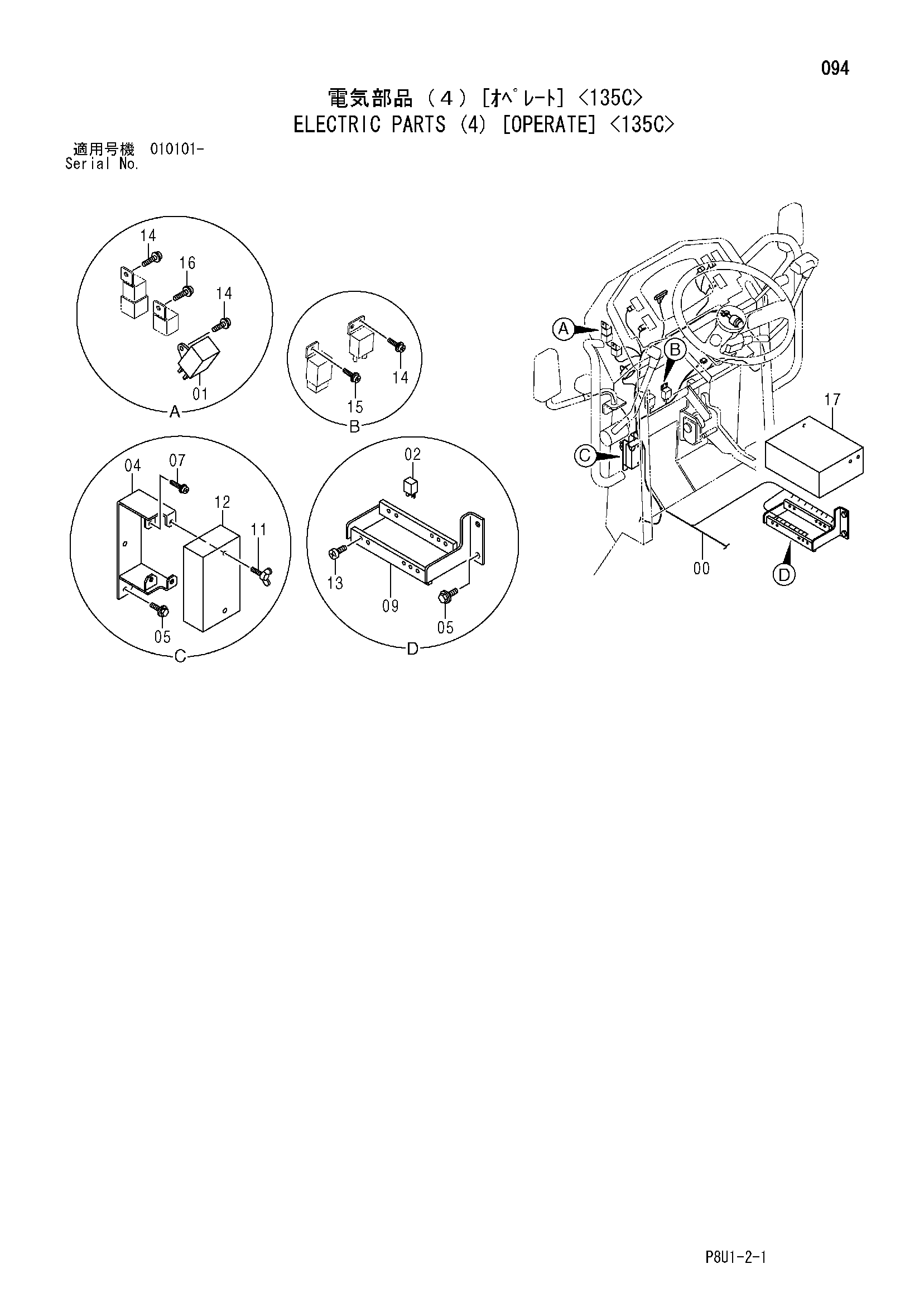

Заводская схема «Электрооборудование (4) [управление] <135C>» для HITACHI CC135C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (4) [управление] <135C> HITACHI CC135C](/catalog-drawings/4e/4ea3b4af-c39c-4c7c-98c9-4904659f59cc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425639 | Жгут проводов | 1 |
| 00 | 426019 | Жгут проводов | 1 |
| 01 | 425443 | Реле | 1 |
| 02 | 425544 | Реле | 30 |
| 04 | 425789 | Кронштейн | 1 |
| 05 | 500048 | Болт с шайбой | 4 |
| 07 | 439859 | Винт с шайбой | 2 |
| 09 | 425919 | Кронштейн | 1 |
| 11 | 425561 | Болт винг | 2 |
| 12 | 425698 | Крышка | 1 |
| 13 | 424222 | Винт | 8 |
| 14 | 424222 | Винт с шайбой | 4 |
| 15 | 424200 | Винт с шайбой | 1 |
| 16 | 947823 | Винт с шайбой | 1 |
| 17 | 425824 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
