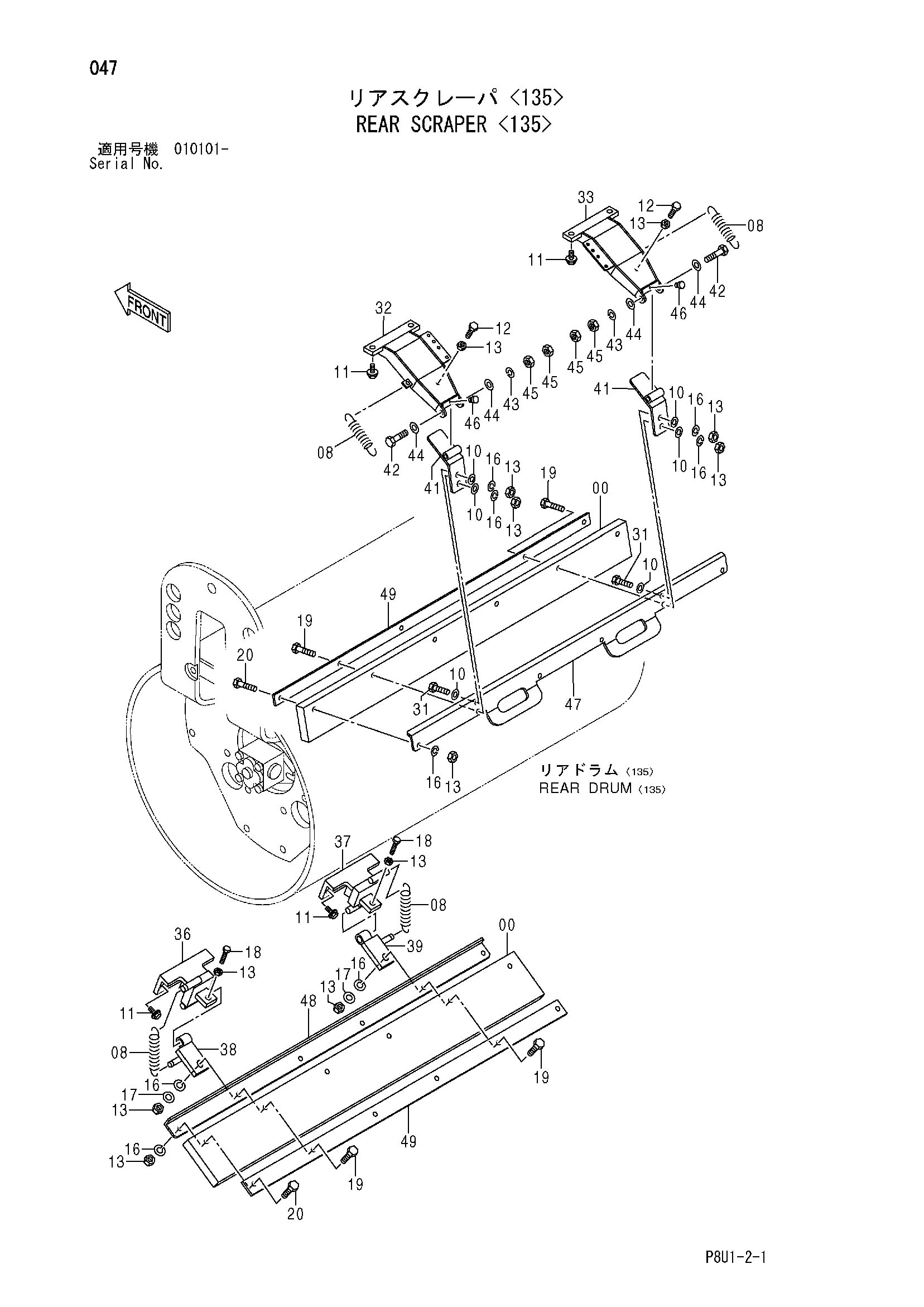

Задний скрапер <135> — HITACHI CC135C
Заводская схема «Задний скрапер <135>» для HITACHI CC135C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425821 | Отвал | 2 |
| 08 | 425434 | Пружина | 4 |
| 10 | 947324 | Плоская шайба | 6 |
| 11 | 500028 | Болт с шайбой | 8 |
| 12 | 425843 | Болт | 2 |
| 13 | 947855 | Гайка | 18 |
| 16 | 947887 | Пружинная шайба | 14 |
| 17 | 446281 | Шайба | 2 |
| 18 | 424217 | Болт | 2 |
| 19 | 947635 | Болт | 4 |
| 20 | 947633 | Болт | 8 |
| 31 | 947632 | Болт | 2 |
| 32 | 425968 | Кронштейн | 1 |
| 33 | 425969 | Кронштейн | 1 |
| 36 | 425931 | Кронштейн | 1 |
| 37 | 425932 | Кронштейн | 1 |
| 38 | 425929 | Кронштейн | 1 |
| 39 | 425930 | Кронштейн | 1 |
| 41 | 425970 | Кронштейн | 2 |
| 42 | 500122 | Болт | 2 |
| 43 | 947888 | Пружинная шайба | 2 |
| 44 | 947325 | Плоская шайба | 4 |
| 45 | 947856 | Гайка | 4 |
| 46 | 425118 | Резиновая подушка | 2 |
| 47 | 425971 | Кронштейн | 1 |
| 48 | 425850 | Кронштейн | 1 |
| 49 | 425972 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
