Топливный бак — HITACHI CC135C

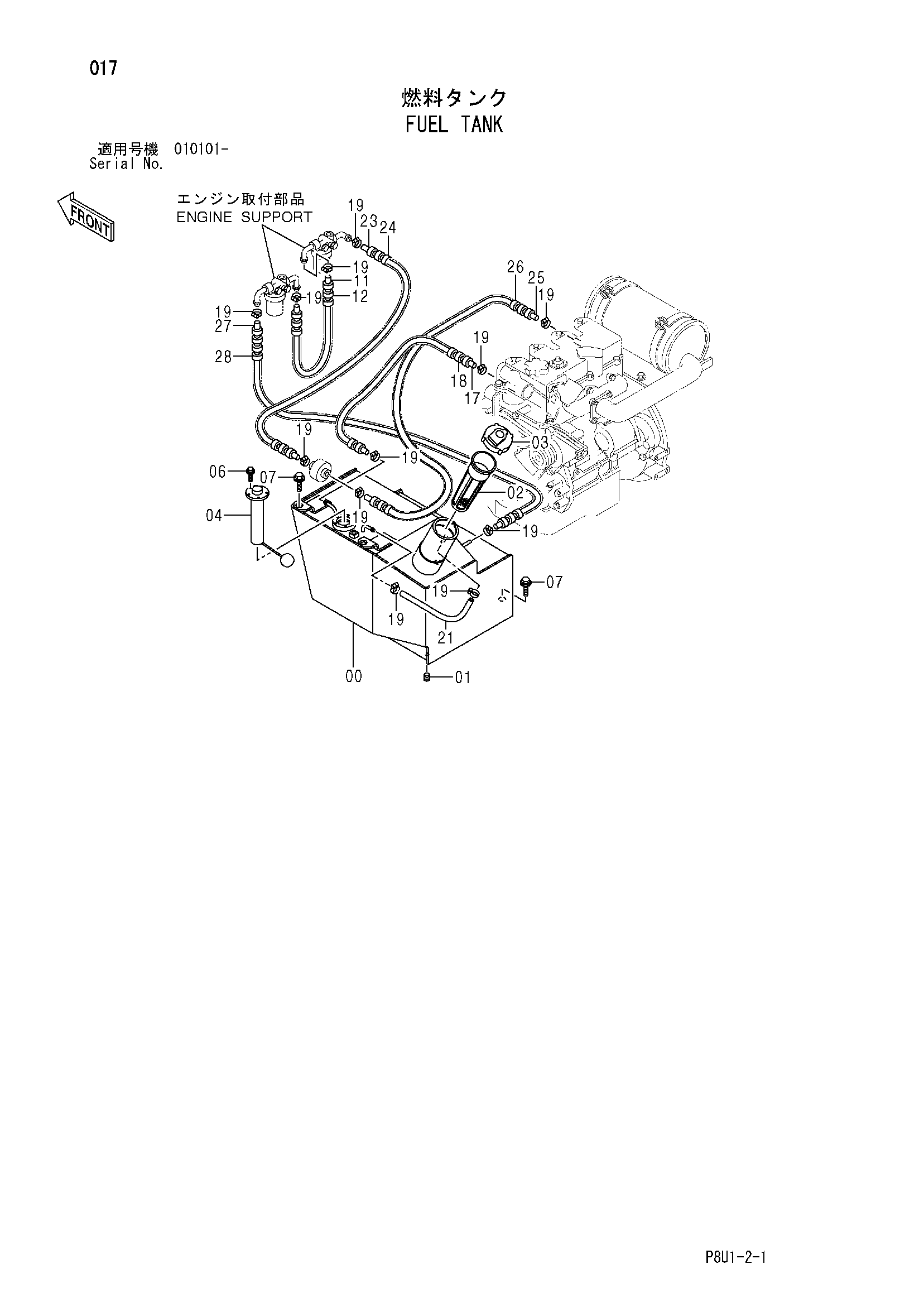

Заводская схема «Топливный бак» для HITACHI CC135C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425910 | Топливный бак | 1 |
| 01 | 439172 | Пробка | 1 |
| 02 | 425493 | Фильтр | 1 |
| 03 | 425510 | Колпачок | 1 |
| 04 | 425600 | Поплавок | 1 |
| 06 | 947819 | Винт с шайбой | 5 |
| 07 | 425550 | Болт с шайбой | 4 |
| 11 | 425465 | Топливный шланг | 1 |
| 12 | 425466 | Трубка | 1 |
| 17 | 425465 | Топливный шланг | 1 |
| 18 | 425466 | Трубка | 1 |
| 19 | 424172 | Зажим шланг | 12 |
| 21 | 425465 | Топливный шланг | 1 |
| 23 | 425466 | Трубка корругатед | 1 |
| 24 | 425465 | Топливный шланг | 1 |
| 25 | 425465 | Топливный шланг | 1 |
| 26 | 425466 | Трубка корругатед | 1 |
| 27 | 425465 | Топливный шланг | 1 |
| 28 | 425466 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
