Управление двигателем — HITACHI CC135C

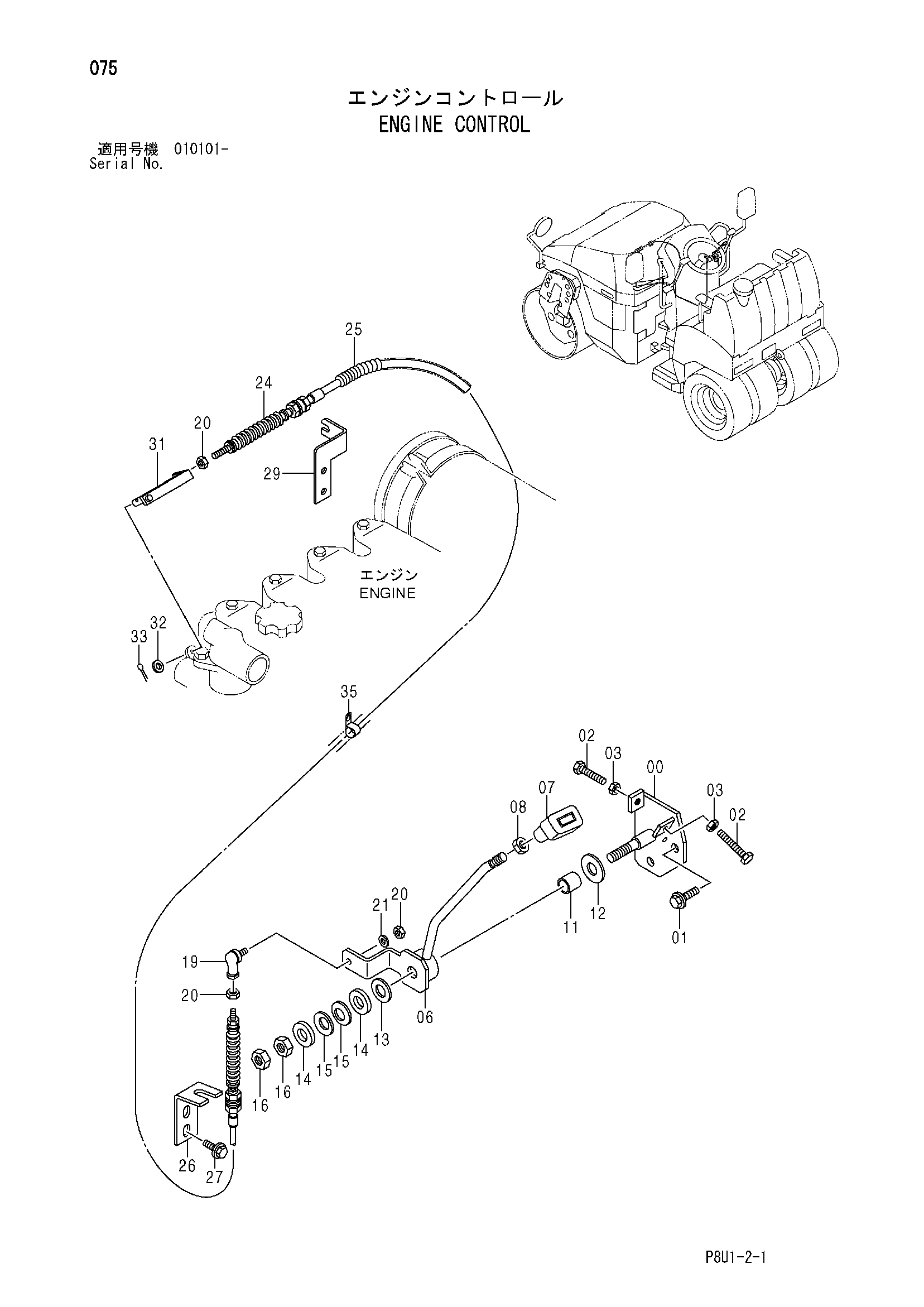

Заводская схема «Управление двигателем» для HITACHI CC135C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425758 | Кронштейн | 1 |
| 01 | 500048 | Болт с шайбой | 2 |
| 02 | 947624 | Болт | 2 |
| 03 | 947854 | Гайка | 2 |
| 06 | 425757 | Рычаг | 1 |
| 07 | 424737 | Рукоятка | 1 |
| 08 | 425113 | Гайка | 1 |
| 11 | 425588 | Втулка | 1 |
| 12 | 425589 | Диск фрикционный | 1 |
| 13 | 425233 | Диск фрикционный | 1 |
| 14 | 821128 | Шайба | 2 |
| 15 | 439799 | Пружина диск | 2 |
| 16 | 947857 | Гайка | 2 |
| 19 | 424025 | Шарнир | 1 |
| 20 | 947852 | Гайка | 3 |
| 21 | 947885 | Пружинная шайба | 1 |
| 24 | 425875 | Трос управления | 1 |
| 25 | 424361 | Трубка корругатед | 2 |
| 26 | 425587 | Кронштейн | 1 |
| 27 | 947619 | Болт с шайбой | 2 |
| 29 | 425683 | Кронштейн | 1 |
| 31 | 425536 | Кронштейн | 1 |
| 32 | 947322 | Плоская шайба | 1 |
| 33 | 630035 | Шплинт | 1 |
| 35 | 424943 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
