Блок клапанов — HITACHI CC135C

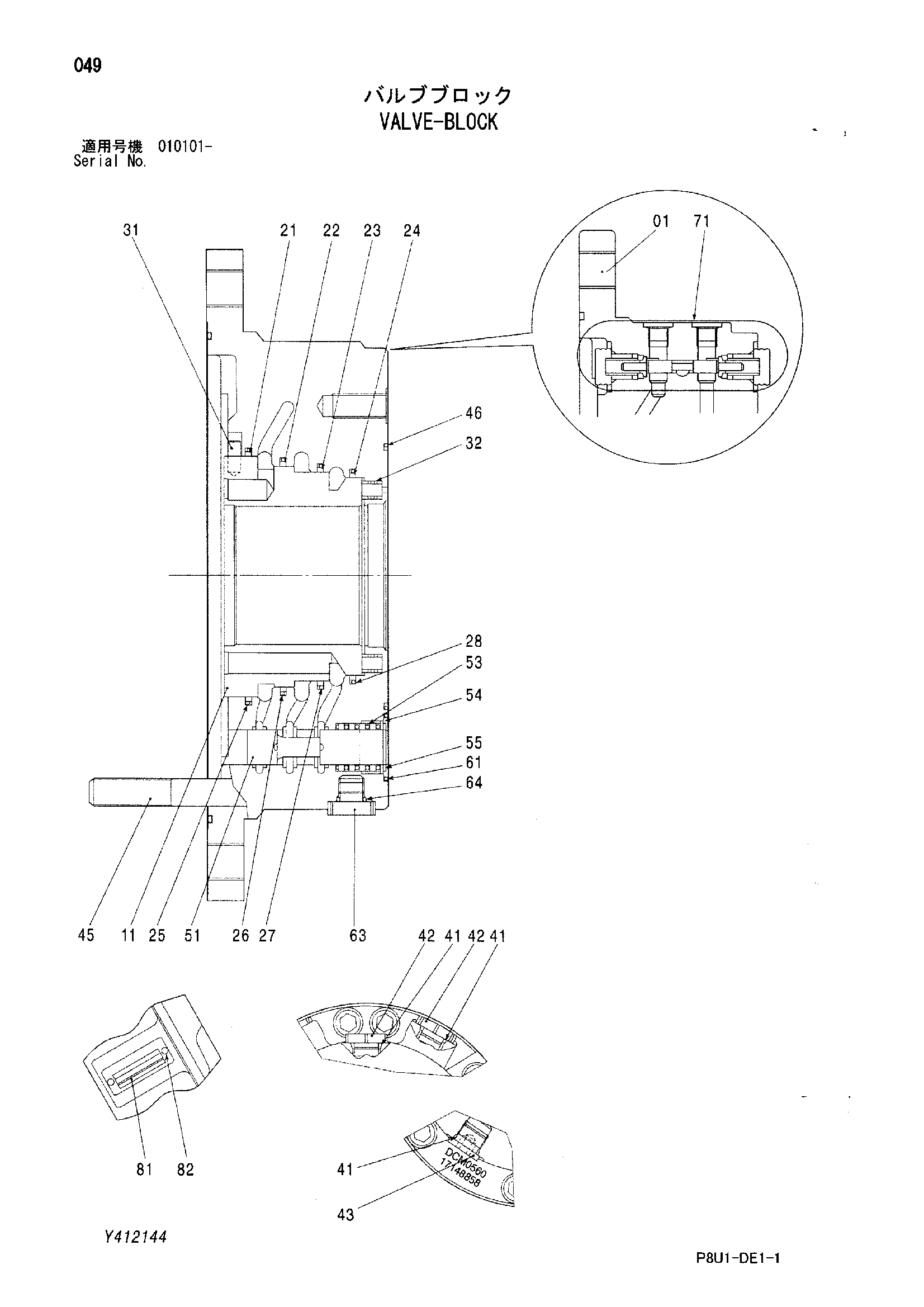

Заводская схема «Блок клапанов» для HITACHI CC135C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425463-03 | Блок клапанов | 1 | |
| 01 | 425463-17 | Колпачок | 1 |
| 11 | 425463-18 | Дистрибутор | 1 |
| 21 | 425463-19 | Уплотнительное кольцо | 1 |
| 22 | 425463-20 | Уплотнительное кольцо | 1 |
| 23 | 425463-21 | Уплотнительное кольцо | 1 |
| 24 | 425463-22 | Уплотнительное кольцо | 1 |
| 25 | 425463-23 | Уплотнительное кольцо | 1 |
| 26 | 425463-24 | Уплотнительное кольцо | 1 |
| 27 | 425463-25 | Уплотнительное кольцо | 1 |
| 28 | 425463-26 | Уплотнительное кольцо | 1 |
| 31 | 425463-27 | Палец | 1 |
| 32 | 425463-28 | Пружина | 8 |
| 41 | 425463-29 | Уплотнительное кольцо | 4 |
| 42 | 425463-30 | Пробка | 3 |
| 43 | 425463-31 | Пробка | 1 |
| 45 | 425463-32 | Болт с внутренним шестигранником | 12 |
| 46 | 425463-33 | Уплотнительное кольцо | 1 |
| 51 | 425463-34 | Золотник | 1 |
| 53 | 425463-35 | Пружина | 1 |
| 54 | 425463-36 | Кольцо | 1 |
| 55 | 425463-37 | Стопорное кольцо | 1 |
| 61 | 425463-38 | Уплотнительное кольцо | 1 |
| 63 | 425463-39 | Пробка | 1 |
| 64 | 425463-40 | Уплотнительное кольцо | 1 |
| 71 | 425463-41 | Клапан флусхинг | 1 |
| 82 | 425463-54 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
