Трубопроводы рулевого управления — HITACHI CC135C

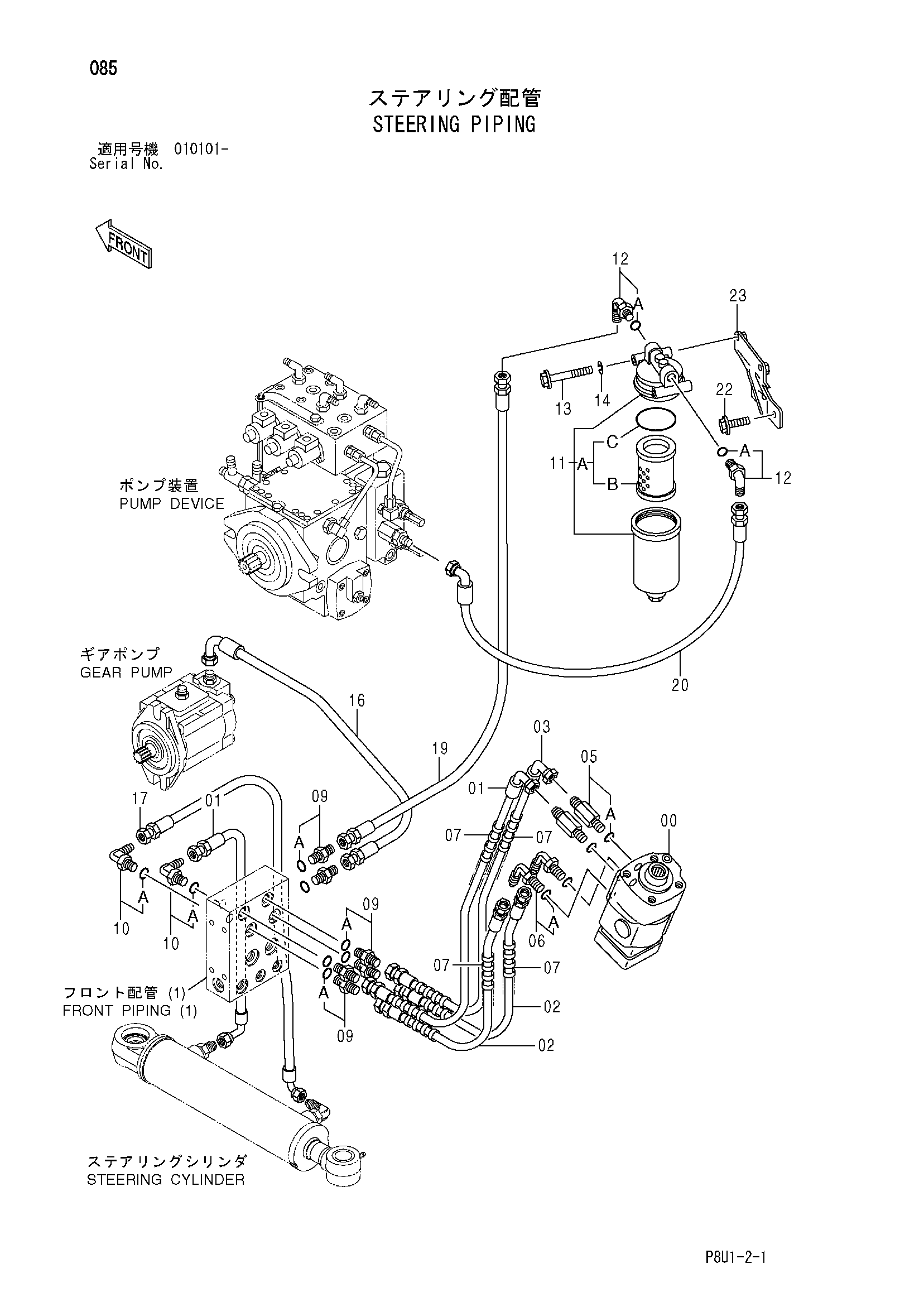

Заводская схема «Трубопроводы рулевого управления» для HITACHI CC135C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425461 | Клапан рулевого управления | 1 |
| 01 | 425487 | Шланг | 2 |
| 02 | 425832 | Шланг | 2 |
| 03 | 425835 | Шланг | 1 |
| 05 | 425490 | Адаптер | 2 |
| 05A | 947519 | Уплотнительное кольцо | 1 |
| 06 | 425491 | Угловой штуцер | 2 |
| 06A | 947519 | Уплотнительное кольцо | 1 |
| 07 | 439969 | Защитный кожух | 4 |
| 09 | 424076 | Адаптер | 6 |
| 09A | 947519 | Уплотнительное кольцо | 1 |
| 10 | 424048 | Угловой штуцер | 2 |
| 10A | 947519 | Уплотнительное кольцо | 1 |
| 11 | 424951 | Масляный фильтр | 1 |
| 11A | 424961 | Элемент масляный | 1 |
| 11B | 424952 | Фильтрующий элемент | 1 |
| 11C | 424739 | Уплотнительное кольцо | 1 |
| 12 | 425542 | Угловой штуцер | 2 |
| 12A | 430623 | Уплотнительное кольцо | 1 |
| 13 | 500034 | Болт | 2 |
| 14 | 947887 | Пружинная шайба | 2 |
| 16 | 425501 | Шланг | 1 |
| 17 | 425502 | Шланг | 1 |
| 19 | 425513 | Шланг | 1 |
| 20 | 425515 | Шланг | 1 |
| 22 | 500048 | Болт с шайбой | 2 |
| 23 | 425790 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
