Тормоз — HITACHI CC135C

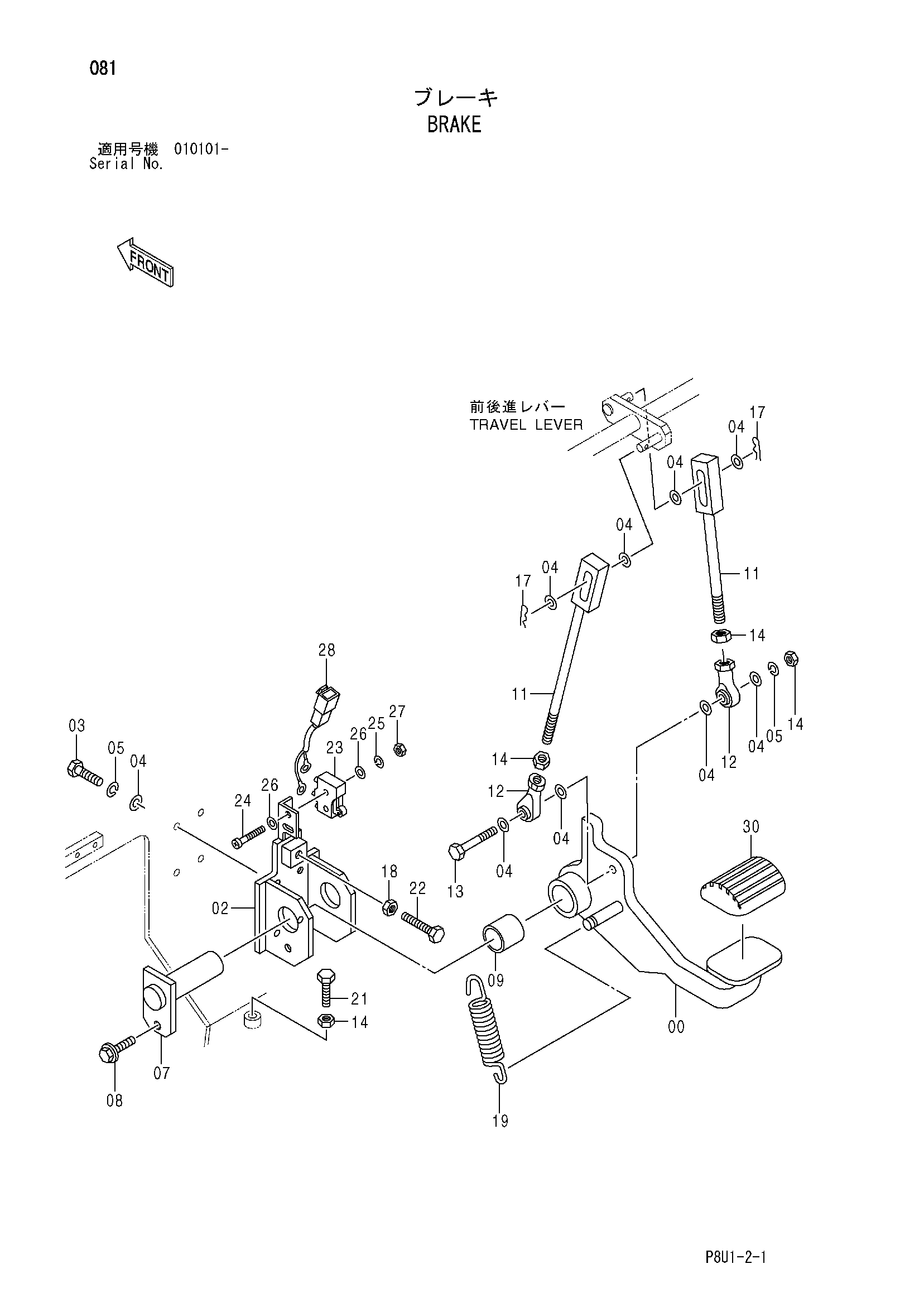

Заводская схема «Тормоз» для HITACHI CC135C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425745 | Педаль | 1 |
| 02 | 425761 | Кронштейн | 1 |
| 03 | 500027 | Болт | 4 |
| 04 | 947324 | Плоская шайба | 12 |
| 05 | 947887 | Пружинная шайба | 5 |
| 07 | 425801 | Палец | 1 |
| 08 | 500048 | Болт с шайбой | 1 |
| 09 | 425601 | Втулка | 2 |
| 11 | 425367 | Шток | 2 |
| 12 | 438337 | Концевой шток | 2 |
| 13 | 500109 | Болт | 1 |
| 14 | 947855 | Гайка | 4 |
| 17 | 424920 | Стопорный палец | 2 |
| 18 | 947854 | Гайка | 1 |
| 19 | 425467 | Пружина растяжения | 1 |
| 21 | 947632 | Болт | 1 |
| 22 | 947624 | Болт | 1 |
| 23 | 424112 | Выключатель концевой | 1 |
| 24 | 425076 | Винт | 2 |
| 25 | 947884 | Пружинная шайба | 2 |
| 26 | 438155 | Плоская шайба | 4 |
| 27 | 947851 | Гайка | 2 |
| 28 | 425006 | Жгут проводов | 1 |
| 30 | 424151 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
