Электрооборудование (3) [задний] <135C> — HITACHI CC135C

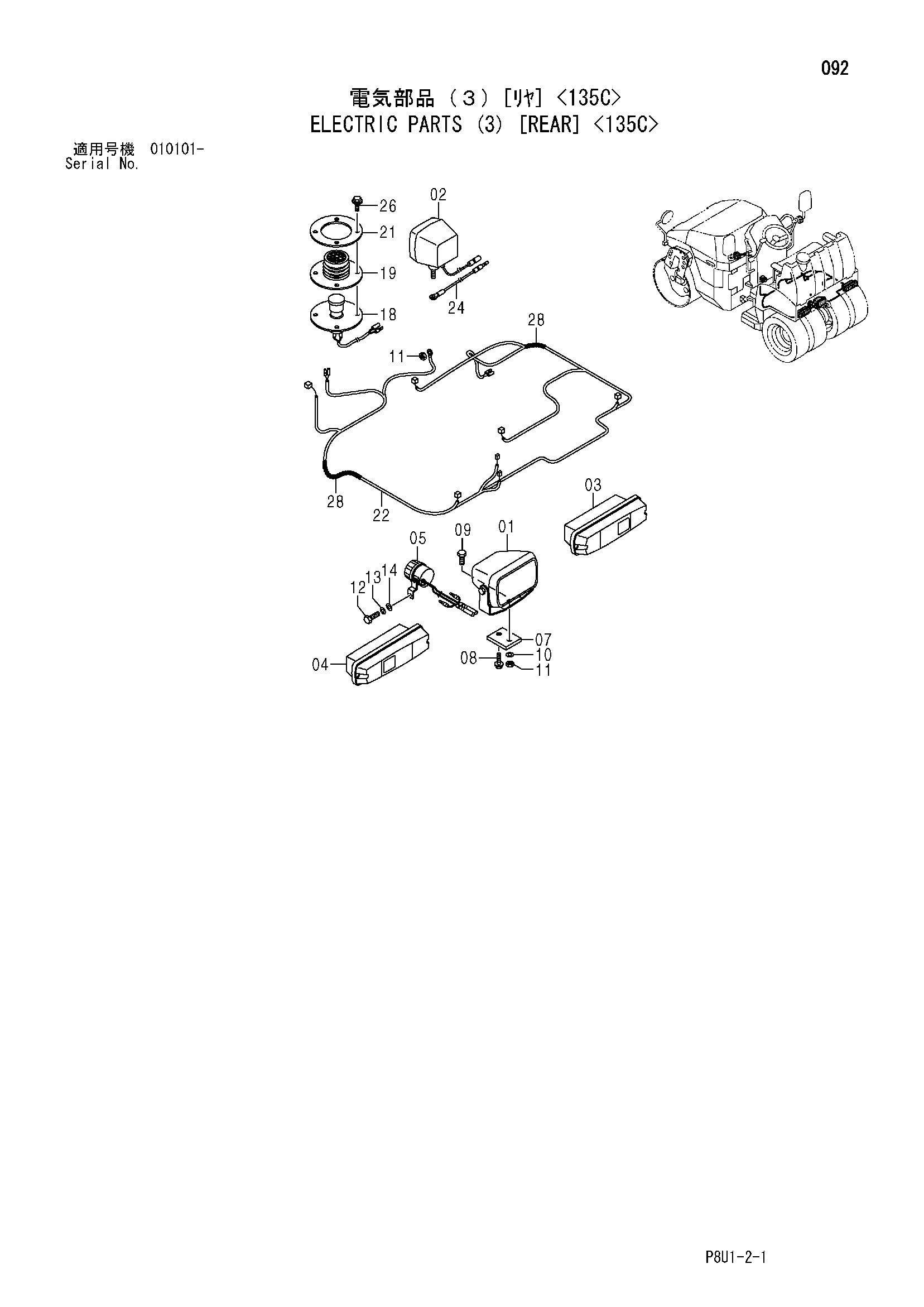

Заводская схема «Электрооборудование (3) [задний] <135C>» для HITACHI CC135C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (3) [задний] <135C> HITACHI CC135C](/catalog-drawings/f6/f66bf441-b44a-42f9-99d5-c6bf537e957c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 425448 | Фонарь воркинг | 1 |
| 02 | 425449 | Фонарь передний | 2 |
| 03 | 425450 | Фонарь задний | 1 |
| 04 | 425451 | Фонарь задний | 1 |
| 05 | 424159 | Сигнализация | 1 |
| 07 | 425613 | Пластина | 1 |
| 08 | 500029 | Болт с шайбой | 1 |
| 09 | 947631 | Болт | 1 |
| 10 | 947887 | Пружинная шайба | 1 |
| 11 | 947855 | Гайка | 2 |
| 12 | 947618 | Болт | 1 |
| 13 | 606020 | Пружинная шайба | 1 |
| 14 | 947323 | Плоская шайба | 1 |
| 18 | 425520 | Выключатель | 1 |
| 19 | 425468 | Защитный чехол | 1 |
| 21 | 425506 | Шайба | 1 |
| 22 | 425882 | Жгут проводов | 1 |
| 24 | 425705 | Жгут проводов | 2 |
| 26 | 947623 | Болт с шайбой | 4 |
| 28 | 425466 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
