Ликуид спрай насос <135C-3, 135C-3A> — HITACHI CC135C-3A

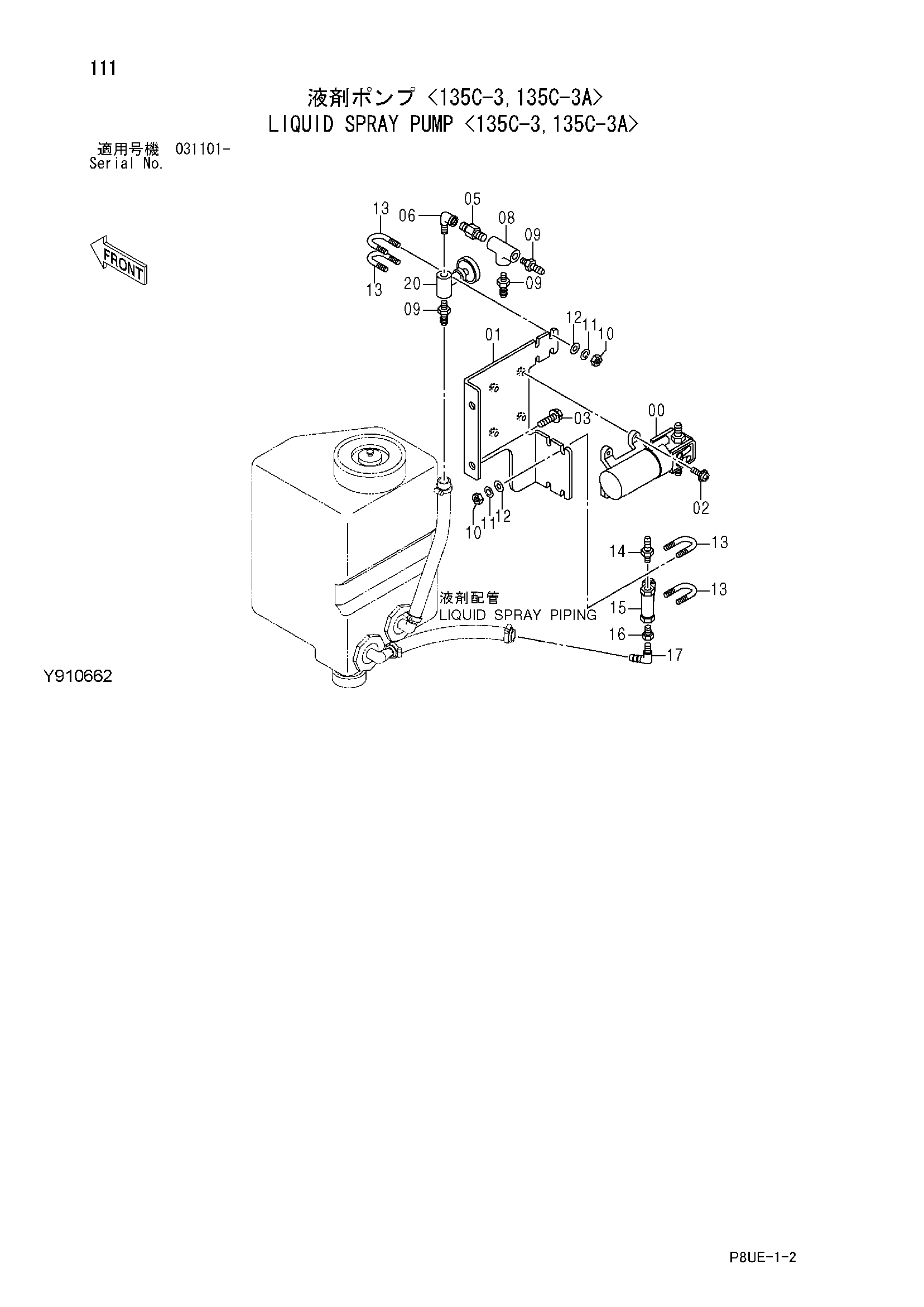

Заводская схема «Ликуид спрай насос <135C-3, 135C-3A>» для HITACHI CC135C-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y407028 | Насос диапхрагм | 1 |
| 01 | Y802580 | Кронштейн | 1 |
| 02 | J460420 | Винт с шайбой | 4 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | J70781 | Адаптер | 1 |
| 06 | 94-0645 | Угловой штуцер | 1 |
| 08 | J70481 | Тройник | 1 |
| 09 | Y401980 | Штуцер шланг | 3 |
| 10 | M500605 | Гайка | 8 |
| 11 | A590906 | Пружинная шайба | 8 |
| 12 | A590106 | Плоская шайба | 8 |
| 13 | Y401840 | U-образный болт | 4 |
| 14 | Y401979 | Штуцер шланг | 1 |
| 15 | Y401967 | Сетчатый фильтр | 1 |
| 16 | J728281 | Переходник | 1 |
| 17 | Y403791 | Штуцер шланг | 1 |
| 20 | Y415948 | Неедле клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
