Тормоз — HITACHI CC135C-3A

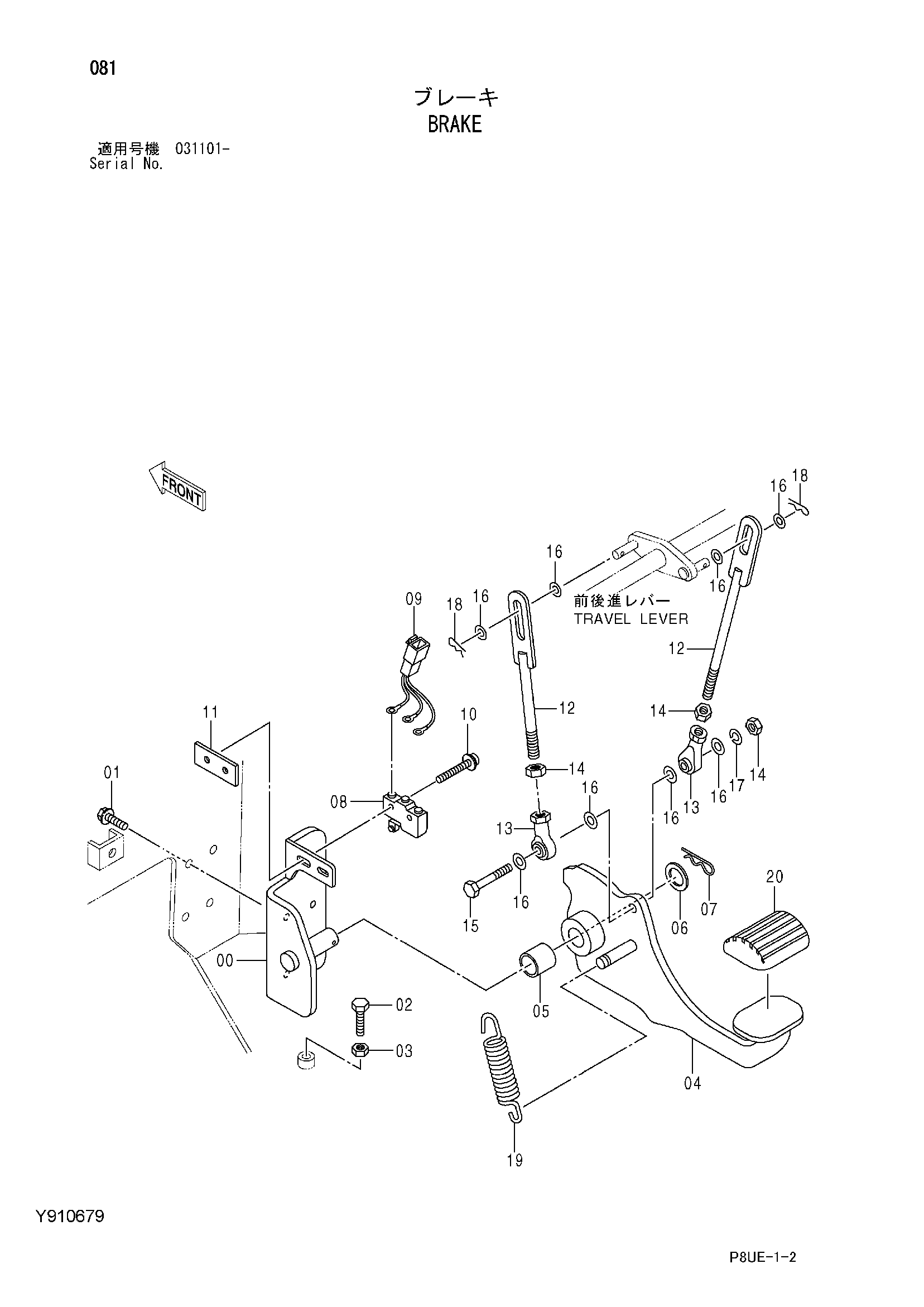

Заводская схема «Тормоз» для HITACHI CC135C-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802621 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | M261040 | Болт | 1 |
| 03 | J950010 | Гайка | 1 |
| 04 | Y802622 | Педаль | 1 |
| 05 | Y405231 | Втулка | 1 |
| 06 | A590120 | Плоская шайба | 1 |
| 07 | 4077248 | Стопорный палец | 1 |
| 08 | 4261681 | Выключатель концевой | 1 |
| 09 | Y414924 | Жгут проводов | 1 |
| 10 | J460430 | Винт с шайбой | 2 |
| 11 | Y415916 | Седло винта | 1 |
| 12 | Y971709 | Шток | 2 |
| 13 | 4120969 | Концевой шток | 2 |
| 14 | J950008 | Гайка | 3 |
| 15 | J900855 | Болт | 1 |
| 16 | A590108 | Плоская шайба | 8 |
| 17 | A590908 | Пружинная шайба | 1 |
| 18 | 4022697 | Стопорный палец | 2 |
| 19 | 3063332 | Пружина растяжения | 1 |
| 20 | 4338278 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
