Ликуид спрай бак <135C-3, 135C-3A> — HITACHI CC135C-3A

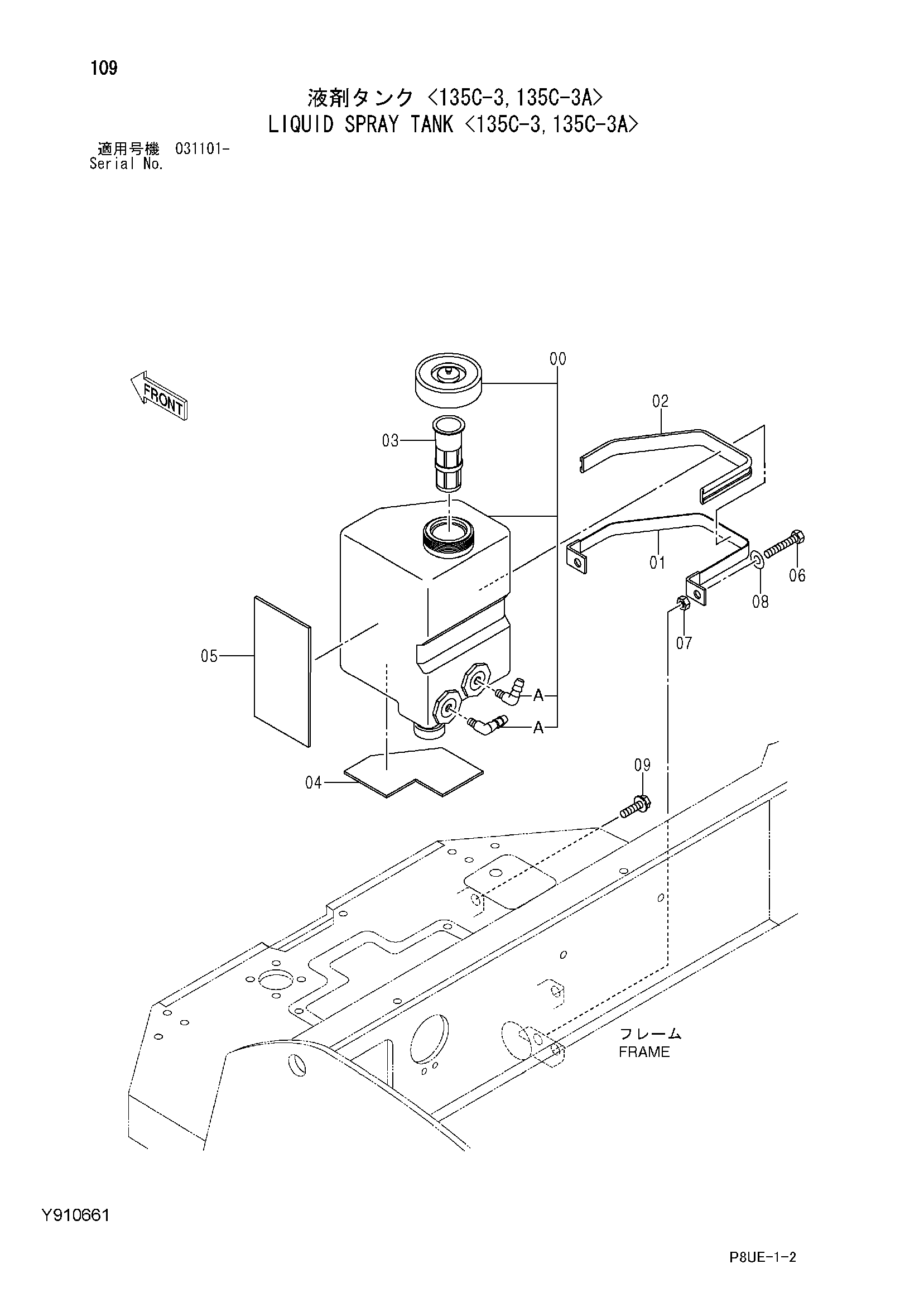

Заводская схема «Ликуид спрай бак <135C-3, 135C-3A>» для HITACHI CC135C-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y415221 | Бак ликуид | 1 |
| 00A | Y403791 | Штуцер шланг | 2 |
| 01 | Y971669 | Ремень | 1 |
| 02 | Y406450 | Резиновая прокладка | 1 |
| 03 | Y415075 | Сетчатый фильтр | 1 |
| 04 | Y406453 | Резиновая прокладка | 1 |
| 05 | Y415407 | Резиновая прокладка | 1 |
| 06 | M261045 | Болт | 1 |
| 07 | J950010 | Гайка | 1 |
| 08 | A590110 | Плоская шайба | 1 |
| 09 | J271020 | Болт с шайбой | 1 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
