Масляный насос базовый — HITACHI CC135C-3A

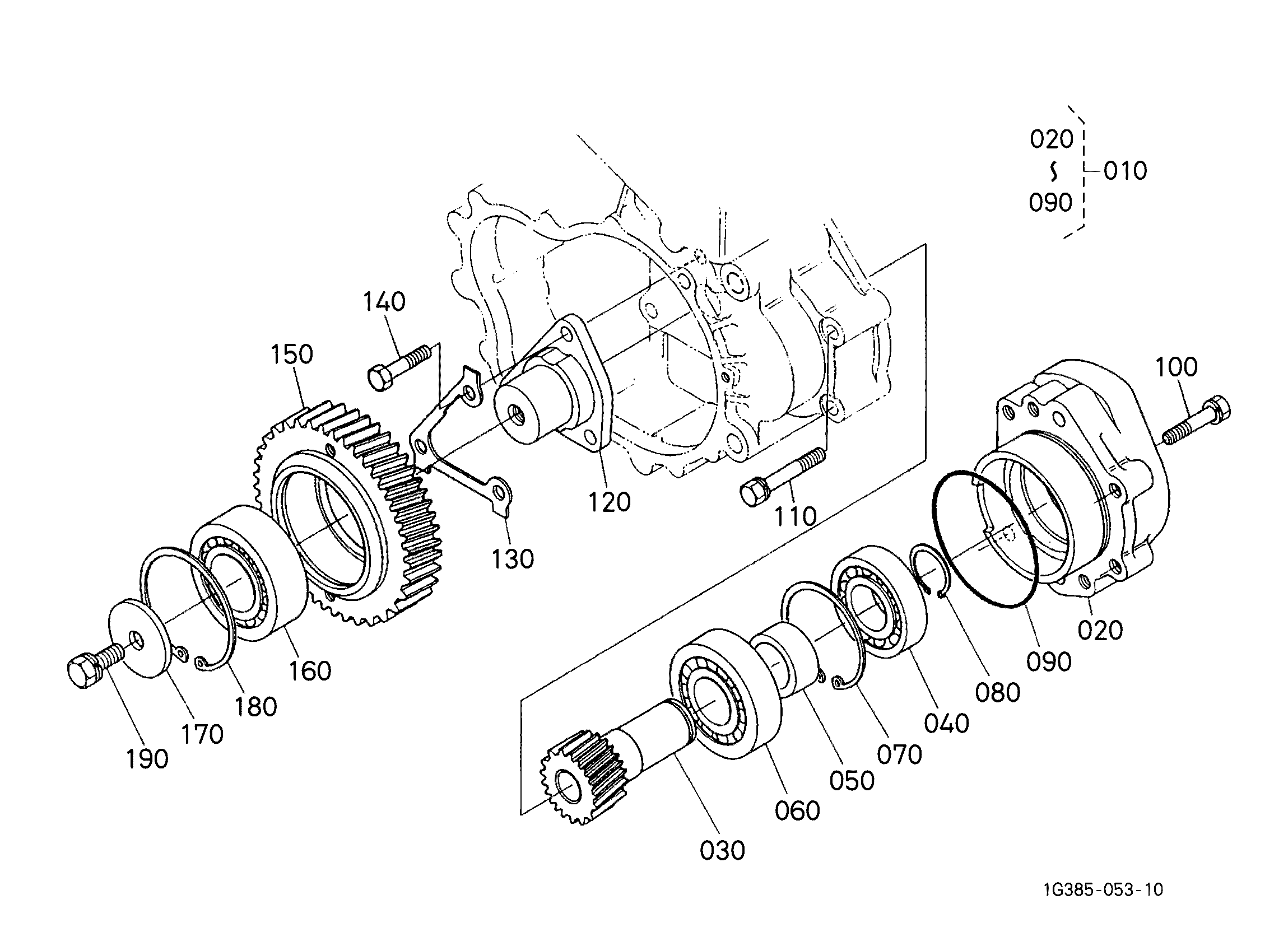

Заводская схема «Масляный насос базовый» для HITACHI CC135C-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1546983062 | Комп.басе, хйд.пумп | 1 |
| 020 | KBT1546983130 | Базовый, хйд.пумп | 1 |
| 030 | KBT1546983182 | Вал, насос привод | 1 |
| 040 | KBT3692040030 | Подшипник, шарик | 1 |
| 050 | KBT1546983160 | Втулка | 1 |
| 060 | KBT1546926720 | Подшипник, каток | 1 |
| 070 | KBT0461100620 | CIR зажим, интернал | 1 |
| 080 | KBT0461200300 | CIR зажим, екстернал | 1 |
| 090 | KBT1546996750 | Уплотнительное кольцо | 1 |
| 100 | KBT0112350840 | Болт | 1 |
| 110 | KBT0112350850 | Болт | 2 |
| 120 | KBT1546983520 | Вал, холостой ход шестерня | 1 |
| 130 | KBT1546983530 | Шайба, холостой ход G. вал | 1 |
| 140 | KBT0115360830 | Болт | 3 |
| 150 | KBT1546983512 | Шестерня, холостой ход | 1 |
| 160 | KBT1547826730 | Подшипник, шарик | 1 |
| 170 | KBT1546983540 | Втулка | 1 |
| 180 | KBT1546995470 | CIR зажим, интернал | 1 |
| 190 | KBT0113351025 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
