Анти фреезе — HITACHI CC135C-3A

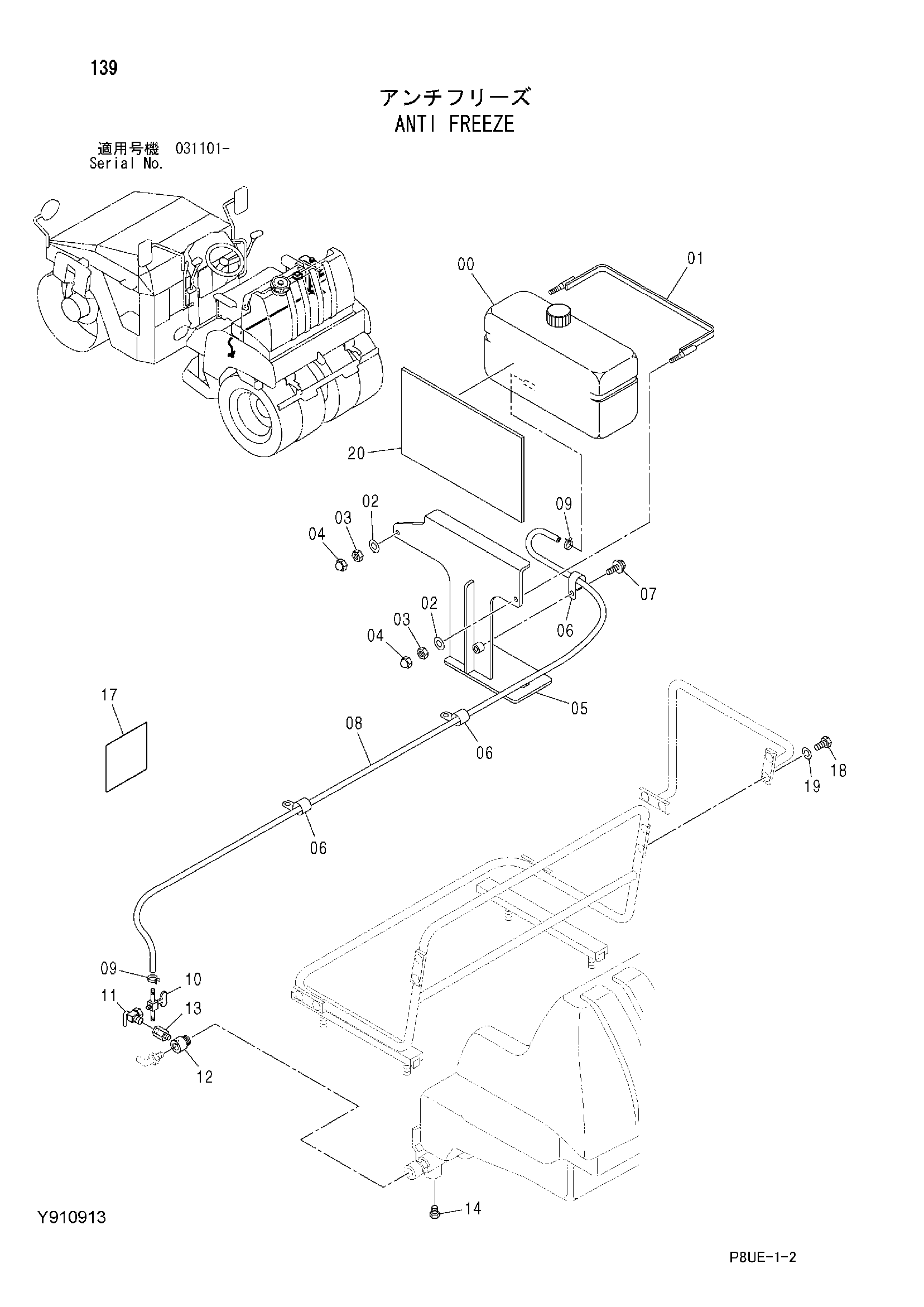

Заводская схема «Анти фреезе» для HITACHI CC135C-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y404518 | Бак | 1 |
| 01 | Y970327 | Хомут | 1 |
| 02 | A590108 | Плоская шайба | 2 |
| 03 | J950008 | Гайка | 2 |
| 04 | Y416428 | Гайка колпачок | 2 |
| 05 | Y802671 | Кронштейн | 1 |
| 06 | 4190275 | Зажим (диаметр. 14mm) | 3 |
| 07 | J271025 | Болт с шайбой | 1 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | Y404519 | Водяной шланг | 1 |
| 09 | 4339258 | Хомут шланга | 2 |
| 10 | Y407224 | Шаровой клапан | 1 |
| 11 | Y407222 | Шаровой клапан | 1 |
| 12 | Y407231 | Переходник | 1 |
| 13 | Y407221 | Адаптер | 1 |
| 14 | 94-2013 | Пробка | 1 |
| 17 | Y302165 | Наклейка | 1 |
| 18 | J900816 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 20 | 4370544 | Лист | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
