Крышка (3) — HITACHI CC135C-3A

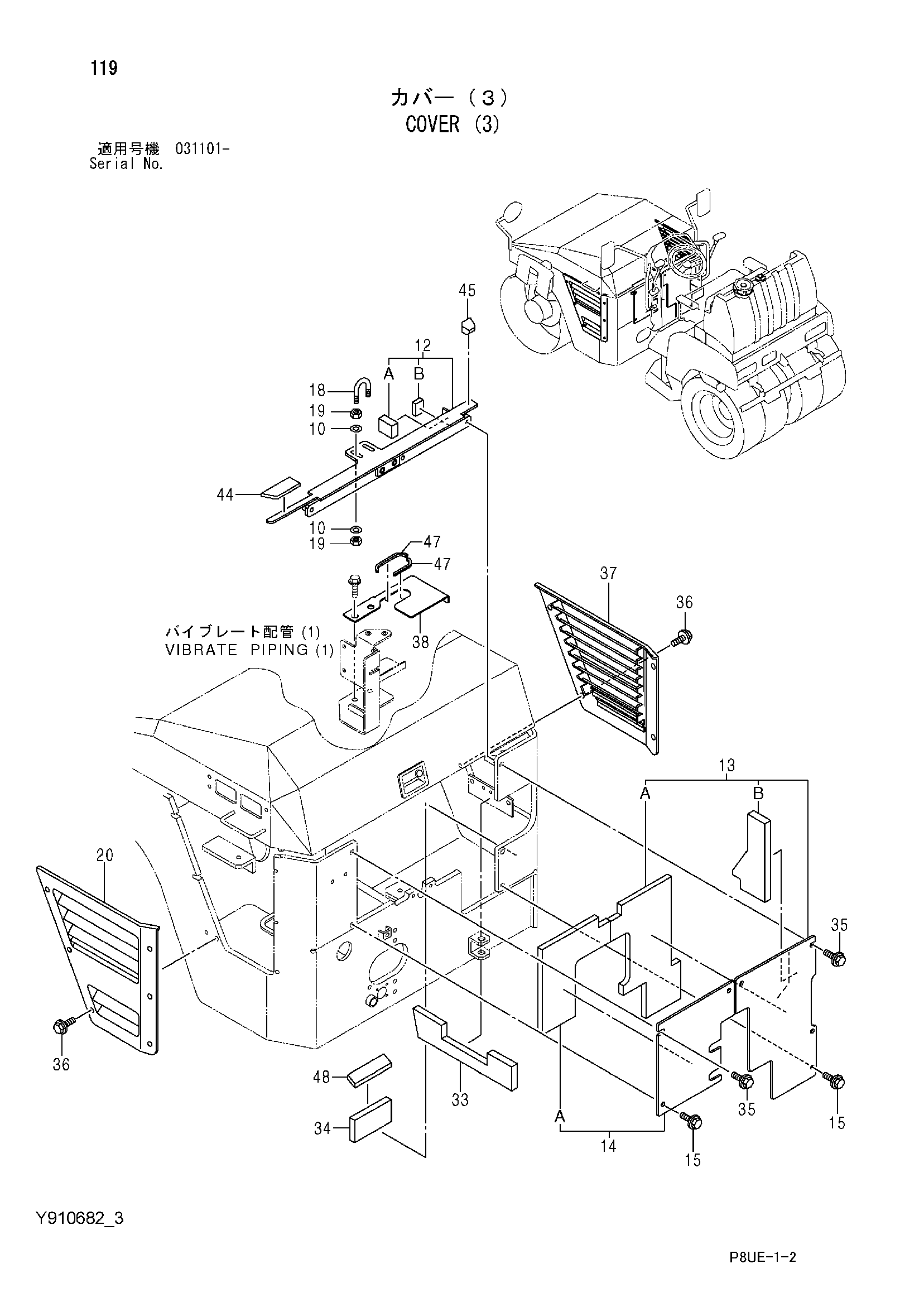

Заводская схема «Крышка (3)» для HITACHI CC135C-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | A590108 | Плоская шайба | 4 |
| 12 | Y802590 | Кронштейн | 1 |
| 12A | Y415776 | Резиновая прокладка | 1 |
| 12B | Y415810 | Резиновая прокладка | 1 |
| 13 | Y802591 | Крышка | 1 |
| 13A | Y415664 | Резиновая прокладка | 1 |
| 13B | Y415503 | Резиновая прокладка | 1 |
| 14 | Y802563 | Крышка | 1 |
| 14A | Y415501 | Резиновая прокладка | 1 |
| 15 | J281035 | Болт с шайбой | 3 |
| 15A | J901035 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 18 | Y404943 | U-образный болт | 1 |
| 19 | J950008 | Гайка | 4 |
| 20 | Y701102 | Крышка | 1 |
| 33 | Y416066 | Резиновая прокладка | 1 |
| 34 | Y416065 | Резиновая прокладка | 1 |
| 35 | J281045 | Болт с шайбой | 4 |
| 35A | J901045 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 36 | J281030 | Болт с шайбой | 10 |
| 36A | J901030 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
| 37 | Y701121 | Крышка | 1 |
| 38 | Y302121 | Крышка | 1 |
| 44 | Y416331 | Резиновая прокладка | 1 |
| 45 | Y416332 | Резиновая прокладка | 1 |
| 47 | Y405780 | Резиновое уплотнение | 2 |
| 48 | Y416348 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
