Гидробак — HITACHI CC135C-3

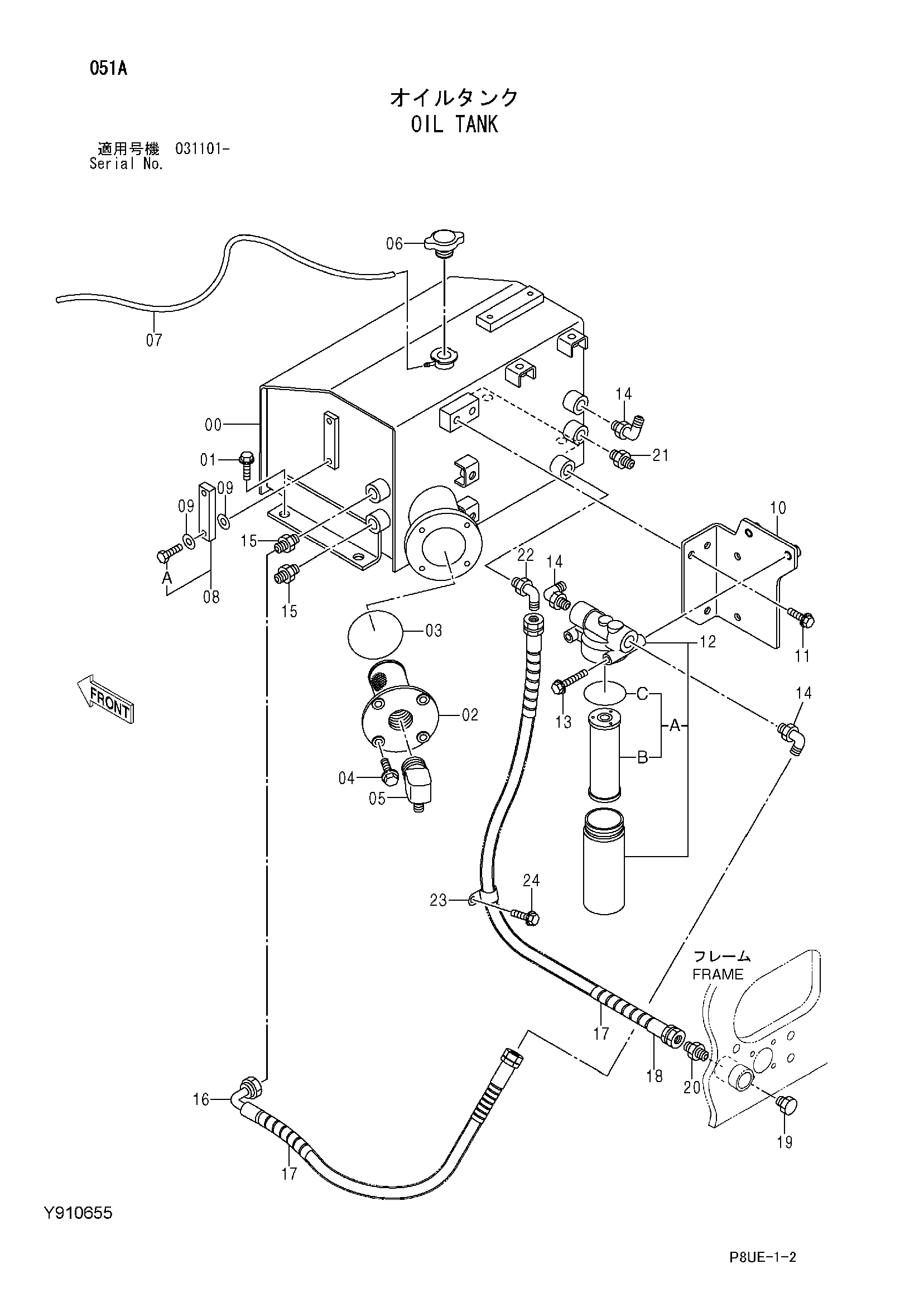

Заводская схема «Гидробак» для HITACHI CC135C-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y701112 | Гидробак | 1 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4339554 | Всасывающий фильтр | 1 |
| 03 | A810085 | Уплотнительное кольцо | 1 |
| 04 | J271020 | Болт с шайбой | 4 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | Y434095 | Угловой штуцер | 1 |
| 06 | 4272375 | Колпачок | 1 |
| 07 | Y415946 | Виниловый шланг | 1 |
| 08 | 8050296 | Указатель уровня | 1 |
| 08A | 4100967 | Болт | 2 |
| 09 | 449558 | Уплотнительная шайба | 4 |
| 10 | Y971736 | Кронштейн | 1 |
| 11 | J271030 | Болт с шайбой | 3 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4631976 | Масляный фильтр | 1 |
| 12A | 4370435 | Фильтрующий элемент | 1 |
| 12B | 4191301 | Фильтрующий элемент | 1 |
| 12C | A811060 | Уплотнительное кольцо | 1 |
| 13 | J271000 | Болт с шайбой | 2 |
| 13A | J901000 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | A852344 | Угловой штуцер | 3 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852144 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4313151 | Шланг | 1 |
| 17 | 4446406 | Защитный кожух | 3 |
| 18 | 4305012 | Шланг | 1 |
| 19 | A885006 | Пробка | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4279302 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852143 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4217342 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4192035 | Зажим | 1 |
| 24 | J271020 | Болт с шайбой | 1 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
