Поршневой насос (2/4) — HITACHI CC135C-3

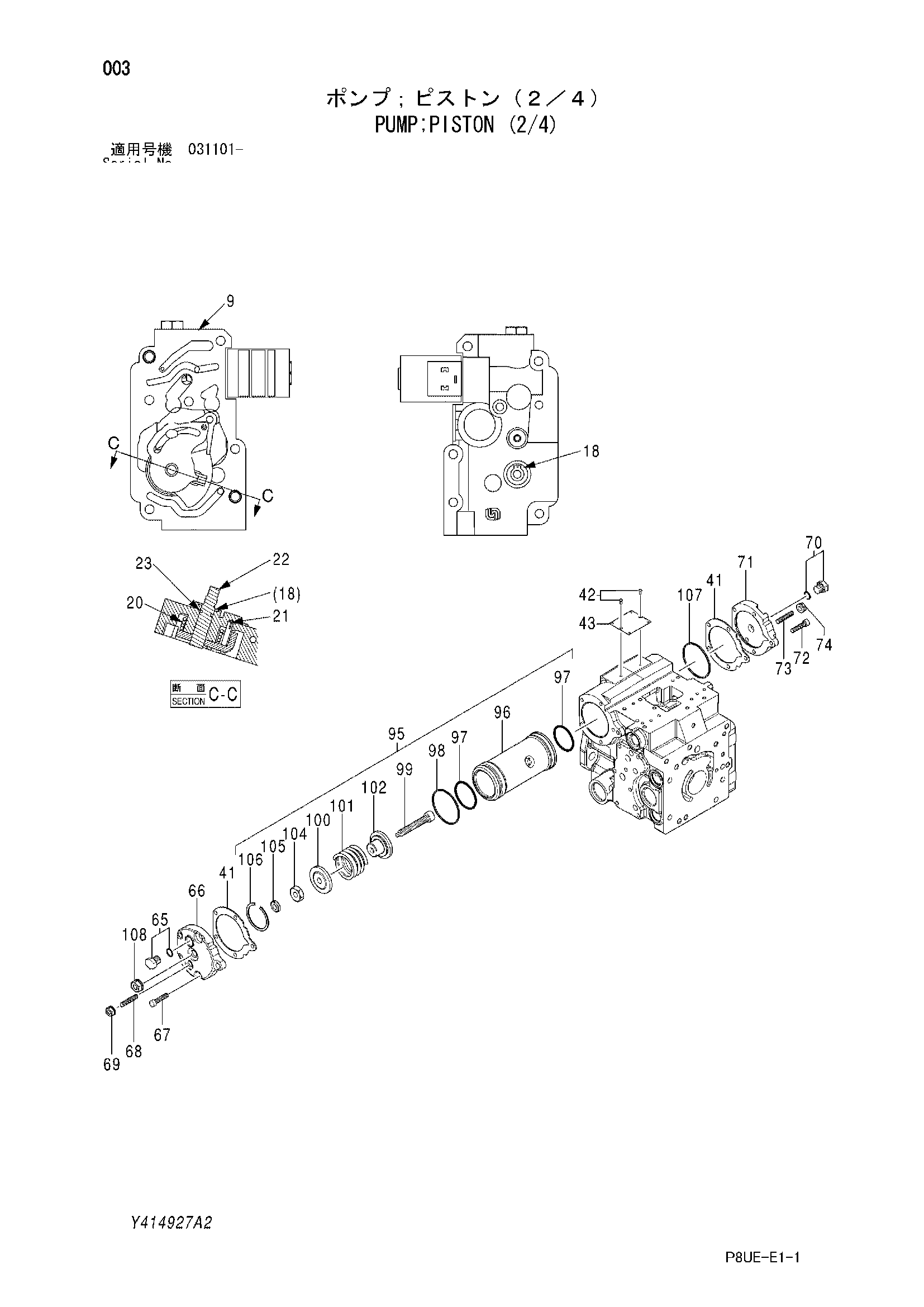

Заводская схема «Поршневой насос (2/4)» для HITACHI CC135C-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y414927 | Поршневой насос (2/4) | 1 | |
| 9 | Y416880 | Корпус | 1 |
| 18 | Y416881 | Стопорное кольцо | 1 |
| 20 | Y416882 | Пружина | 1 |
| 21 | Y416883 | Палец | 1 |
| 22 | Y416884 | Вал | 1 |
| 23 | Y416885 | Уплотнительное кольцо | 1 |
| 41 | Y416896 | Прокладка | 2 |
| 42 | 4260808 | Приводной винт | 2 |
| 65 | Y416916 | Пробка в сборе | 1 |
| 66 | Y416917 | Крышка | 1 |
| 67 | Y416907 | Разъём винт | 5 |
| 68 | Y416919 | Винт | 1 |
| 69 | Y416920 | Гайка | 1 |
| 70 | Y416916 | Пробка в сборе | 1 |
| 71 | Y416922 | Крышка | 1 |
| 72 | Y416907 | Разъём винт | 5 |
| 73 | Y416919 | Винт | 1 |
| 74 | Y416920 | Гайка | 1 |
| 97 | Y416945 | Уплотнительное кольцо | 2 |
| 98 | Y416946 | Поршневое кольцо | 1 |
| 99 | Y416947 | Винт | 1 |
| 100 | Y416948 | Седло пружины | 1 |
| 101 | Y416949 | Пружина | 1 |
| 102 | Y416950 | Седло пружины | 1 |
| 104 | Y416951 | Гайка | 1 |
| 105 | Y416952 | Гайка | 1 |
| 106 | Y416953 | Стопорное кольцо | 1 |
| 107 | Y416946 | Поршневое кольцо | 1 |
| 108 | Y416920 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
