Задний скрапер <135C-3, 135C-3A> — HITACHI CC135C-3

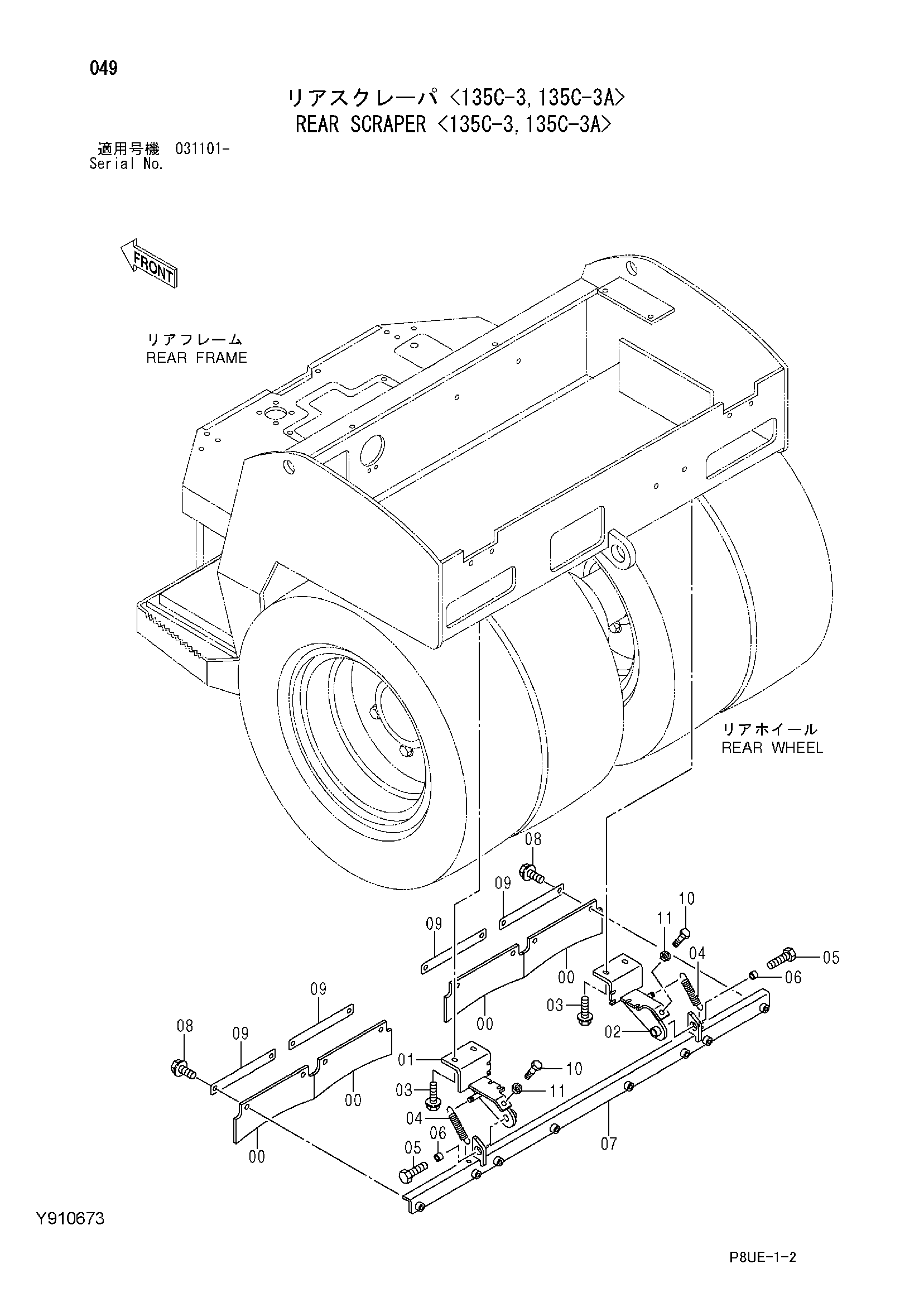

Заводская схема «Задний скрапер <135C-3, 135C-3A>» для HITACHI CC135C-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y415651 | Отвал | 4 |
| 01 | Y802623 | Кронштейн | 1 |
| 02 | Y802624 | Кронштейн | 1 |
| 03 | J271020 | Болт с шайбой | 4 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | Y300759 | Пружина | 2 |
| 05 | J901245 | Болт | 2 |
| 06 | Y416361 | Проставка | 2 |
| 07 | Y802646 | Кронштейн | 1 |
| 08 | J271045 | Болт с шайбой | 8 |
| 08A | J901045 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | Y415653 | Пластина | 4 |
| 10 | J901035 | Болт | 2 |
| 11 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
