Гидролинии рабочего оборудования (3) — HITACHI CC135C-3

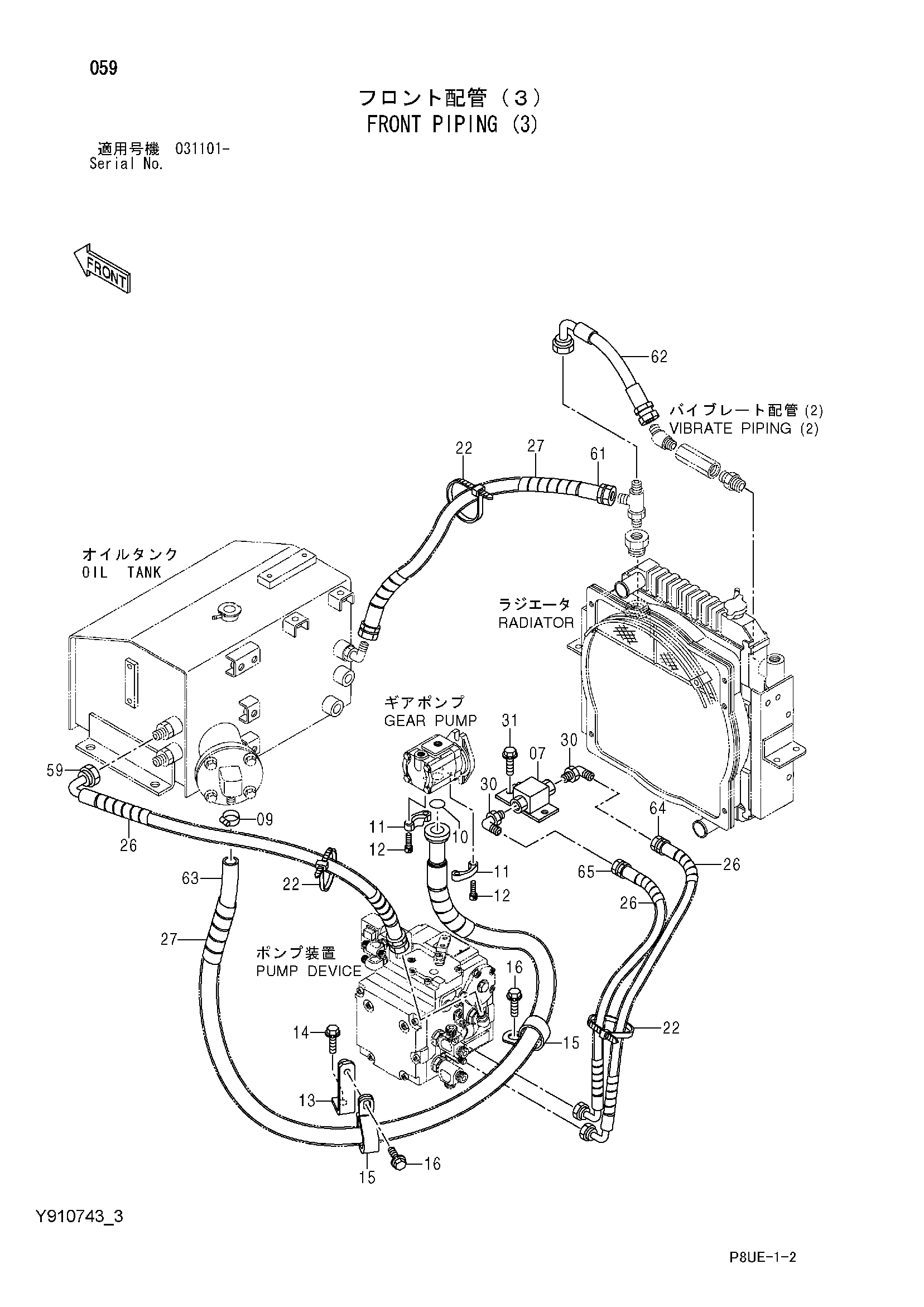

Заводская схема «Гидролинии рабочего оборудования (3)» для HITACHI CC135C-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4631880 | Запорный клапан | 1 |
| 09 | 4505243 | Хомут шланга | 1 |
| 10 | 966993 | Уплотнительное кольцо | 1 |
| 11 | 962453 | Разъёмный фланец | 2 |
| 12 | J781025 | Болт с внутренним шестигранником | 4 |
| 13 | Y971703 | Кронштейн | 1 |
| 14 | J271030 | Болт с шайбой | 1 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4190291 | Зажим | 2 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 22 | 4323613 | Ленточный зажим | 3 |
| 26 | 4327294 | Защитный кожух | 4 |
| 27 | 4446406 | Защитный кожух | 5 |
| 30 | A852343 | Угловой штуцер | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | J260820 | Болт с шайбой | 2 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 59 | 4308289 | Шланг | 1 |
| 61 | 4305006 | Шланг | 1 |
| 62 | Y415835 | Шланг | 1 |
| 63 | Y415993 | Шланг | 1 |
| 64 | 4613811 | Шланг | 1 |
| 65 | Y416214 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
