Крышка (2) — HITACHI CC135C-3

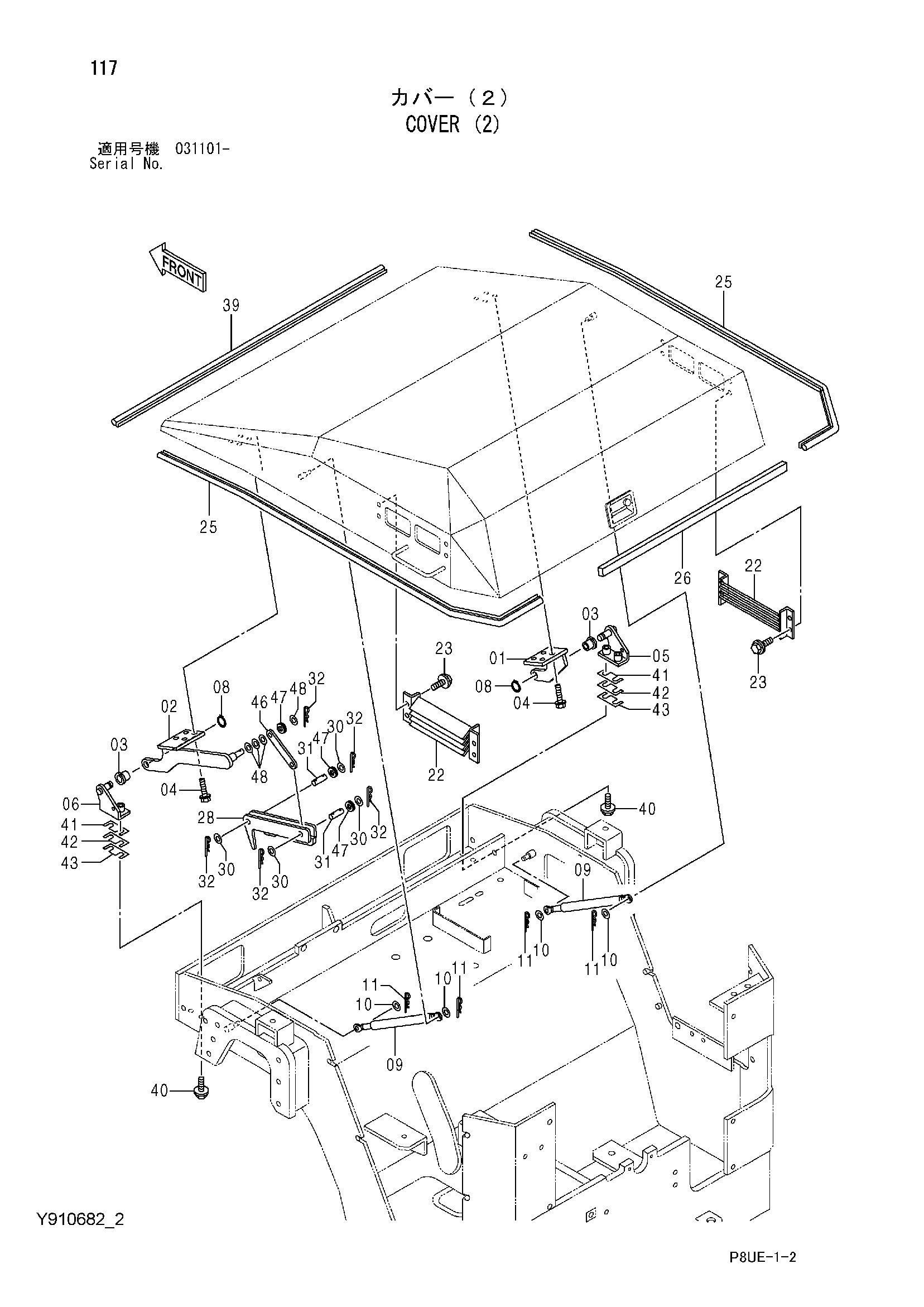

Заводская схема «Крышка (2)» для HITACHI CC135C-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y971746 | Кронштейн (правый) | 1 |
| 02 | Y802649 | Кронштейн (левый) | 1 |
| 03 | Y406298 | Втулка | 2 |
| 04 | J271030 | Болт с шайбой | 8 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | Y971724 | Кронштейн (правый) | 1 |
| 06 | Y971723 | Кронштейн (левый) | 1 |
| 08 | 991339 | Стопорное кольцо | 2 |
| 09 | Y404190 | Гидроцилиндр | 2 |
| 10 | A590108 | Плоская шайба | 4 |
| 11 | 4022697 | Стопорный палец | 4 |
| 22 | Y802610 | Воздуховод | 2 |
| 23 | J260610 | Болт с шайбой | 8 |
| 23A | J900610 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 25 | Y415780 | Резиновая прокладка | 2 |
| 26 | Y415778 | Резиновая прокладка | 1 |
| 28 | Y802650 | Ограничитель наружный | 1 |
| 30 | A590110 | Плоская шайба | 4 |
| 31 | Y416061 | Палец | 2 |
| 32 | 4022698 | Стопорный палец | 5 |
| 39 | Y415851 | Резиновая прокладка | 1 |
| 40 | J281050 | Болт с шайбой | 4 |
| 40A | J901050 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
| 41 | Y416288 | Регулировочная шайба | 2 |
| 42 | Y416289 | Регулировочная шайба | 2 |
| 43 | Y416290 | Регулировочная шайба | 2 |
| 46 | Y416349 | Ограничитель внутренний | 1 |
| 47 | Y416398 | Втулка | 3 |
| 48 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135C-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
