Задний скрапер <135C> — HITACHI CC135

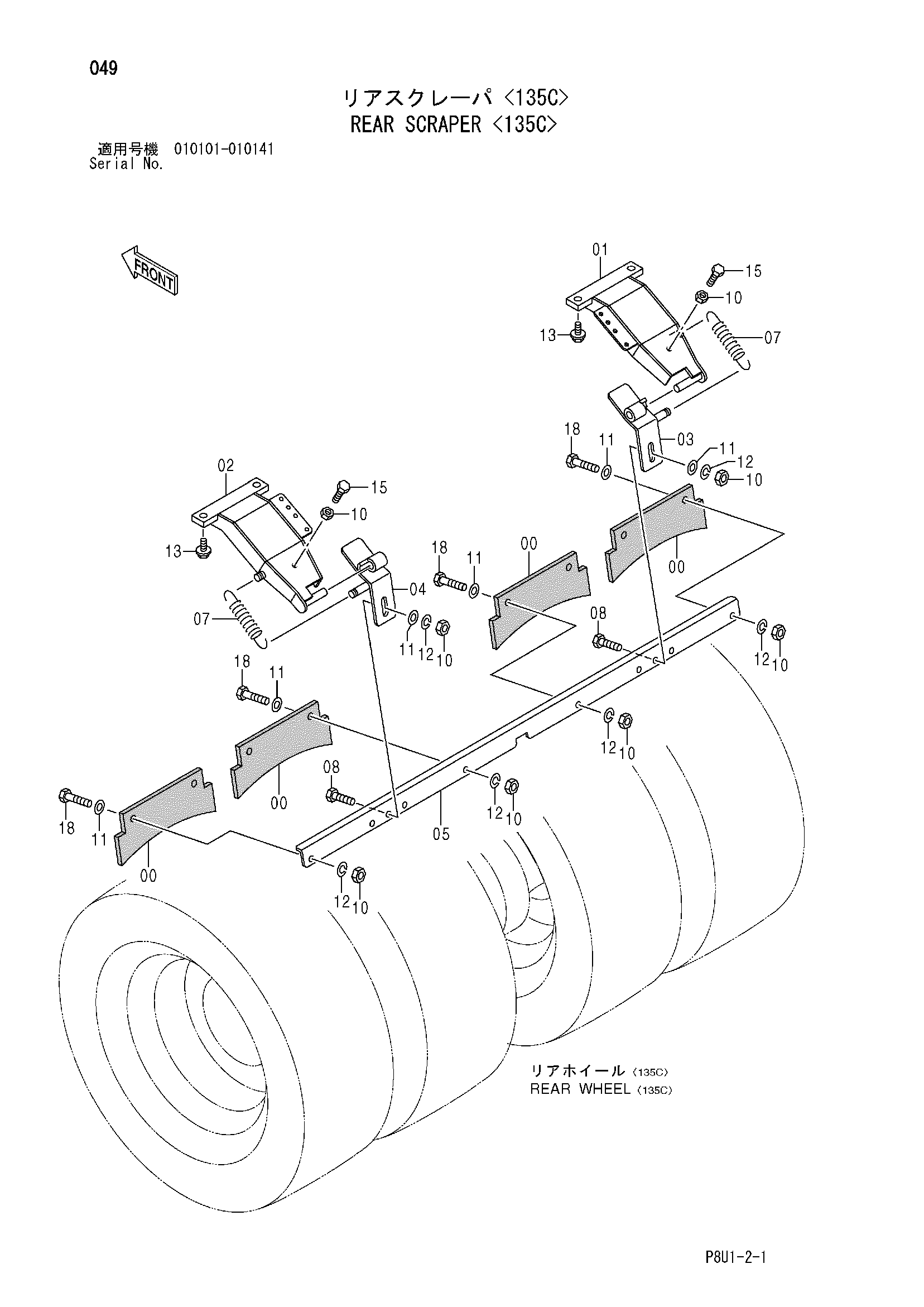

Заводская схема «Задний скрапер <135C>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425884 | Отвал | 4 |
| 01 | 425916 замена: 425968 | Кронштейн | 1 |
| 02 | 425917 замена: 425969 | Кронштейн | 1 |
| 03 | 425924 замена: 425970 | Кронштейн | 1 |
| 04 | 425925 замена: 425970 | Кронштейн | 1 |
| 05 | 425851 замена: 425973 | Кронштейн | 1 |
| 07 | 425434 | Пружина | 2 |
| 08 | 947632 | Болт | 2 |
| 10 | 947855 | Гайка | 12 |
| 11 | 446281 | Шайба | 10 |
| 12 | 947887 | Пружинная шайба | 10 |
| 13 | 500029 | Болт с шайбой | 4 |
| 15 | 425843 | Болт | 2 |
| 18 | 947633 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
