Прибор панель <135> — HITACHI CC135

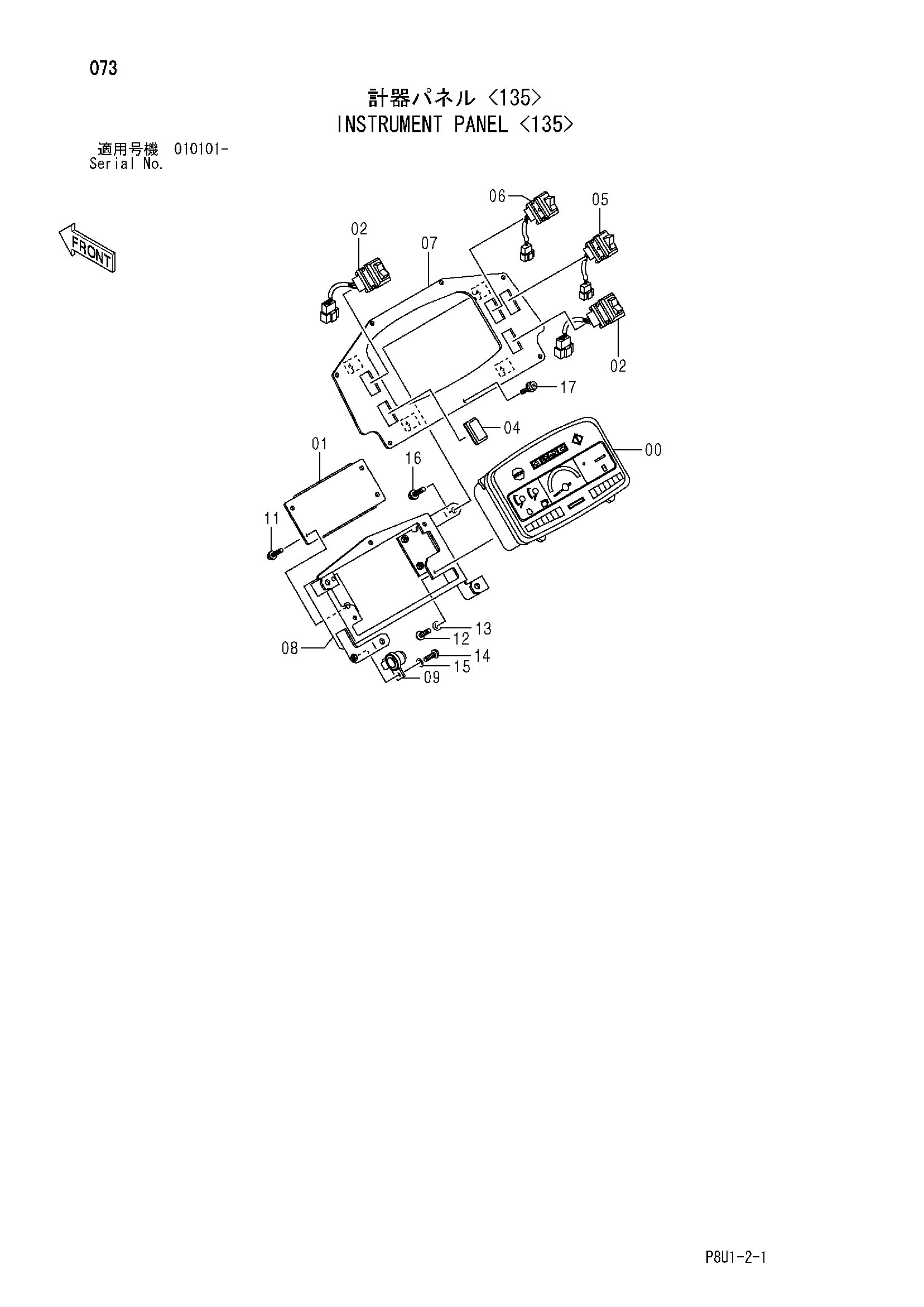

Заводская схема «Прибор панель <135>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425611 | Панель указатель | 1 |
| 01 | 425610 | Контроллер | 1 |
| 02 | 425663 | Выключатель тумблер | 2 |
| 04 | 424143 | Резиновая втулка | 1 |
| 05 | 425235 | Выключатель | 1 |
| 06 | 425003 | Выключатель тумблер | 1 |
| 07 | 425773 | Панель | 1 |
| 08 | 425750 | Кронштейн | 1 |
| 09 | 425636 | Зуммер | 1 |
| 11 | 947621 | Болт с шайбой | 4 |
| 12 | 425077 | Винт | 5 |
| 13 | 947322 | Плоская шайба | 5 |
| 14 | 439857 | Винт | 1 |
| 15 | 438155 | Плоская шайба | 1 |
| 16 | 947619 | Болт с шайбой | 4 |
| 17 | 439859 | Винт с шайбой | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
