Задний скрапер <135C> — HITACHI CC135

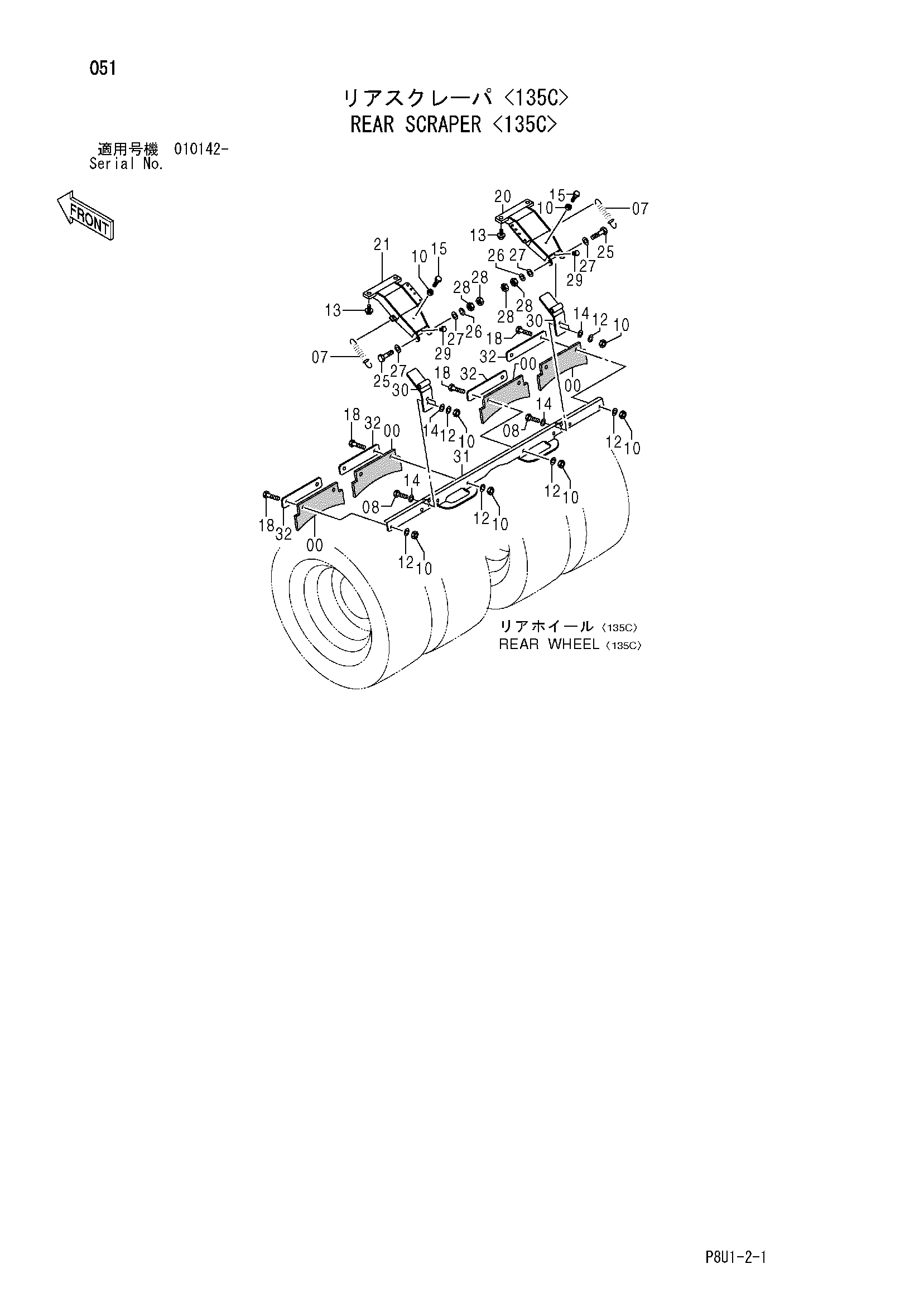

Заводская схема «Задний скрапер <135C>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425884 | Отвал | 4 |
| 07 | 425434 | Пружина | 2 |
| 08 | 947632 | Болт | 4 |
| 10 | 947855 | Гайка | 14 |
| 12 | 947887 | Пружинная шайба | 12 |
| 13 | 500029 | Болт с шайбой | 4 |
| 14 | 947324 | Васх плане | 8 |
| 15 | 425843 | Болт | 2 |
| 18 | 947633 | Болт | 8 |
| 20 | 425968 | Кронштейн | 1 |
| 21 | 425969 | Кронштейн | 1 |
| 25 | 500122 | Болт | 2 |
| 26 | 947888 | Пружинная шайба | 2 |
| 27 | 947325 | Плоская шайба | 4 |
| 28 | 947856 | Гайка | 4 |
| 29 | 425118 | Резиновая подушка | 2 |
| 30 | 425970 | Кронштейн | 2 |
| 31 | 425973 | Кронштейн | 1 |
| 32 | 425669 | Пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
