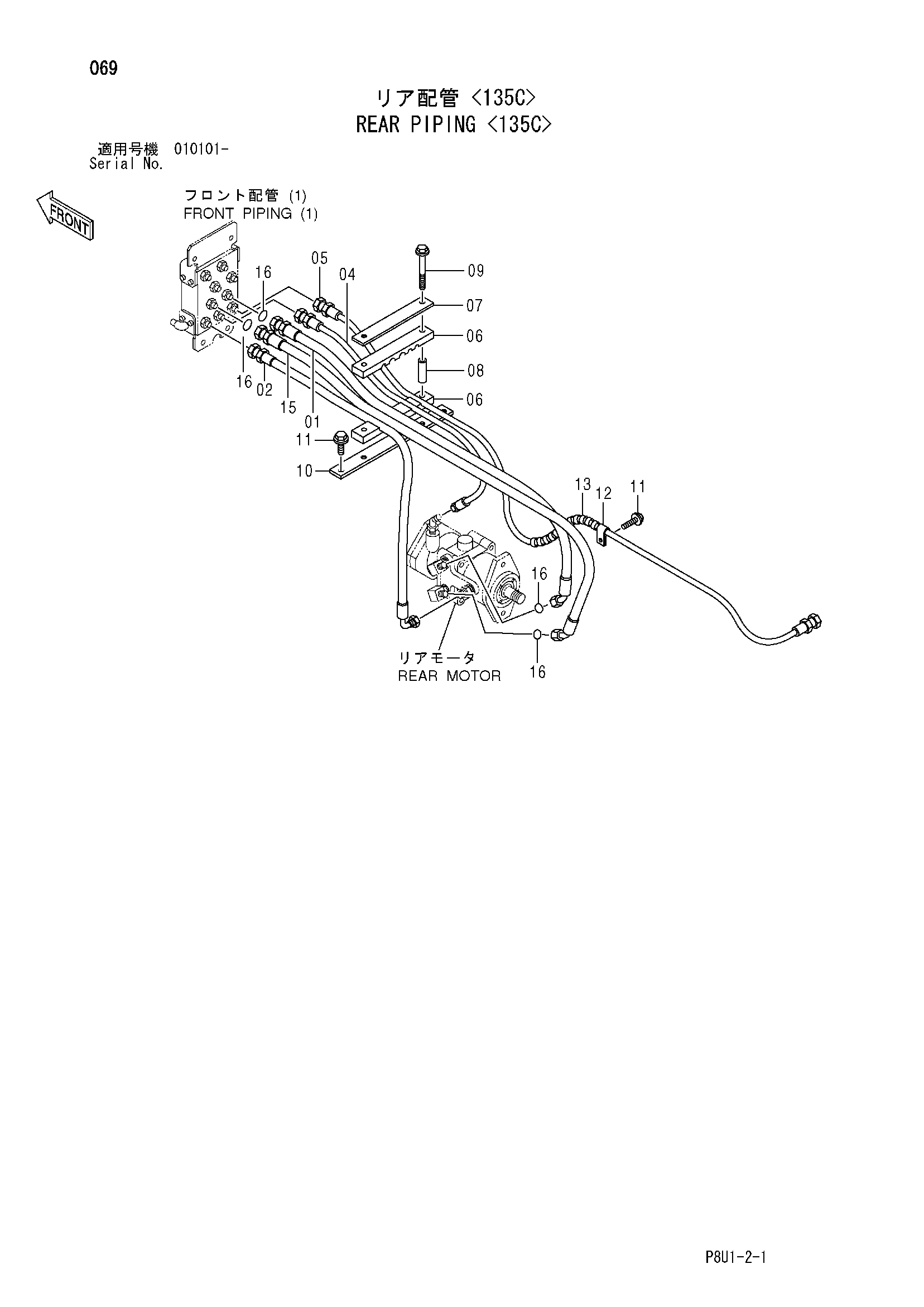

Задний трубопроводы <135C> — HITACHI CC135

Заводская схема «Задний трубопроводы <135C>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	425873	Шланг	1
02	425827	Шланг	1
04	425829	Шланг	1
05	425830	Шланг	1
06	425647	Хомут	2
07	425156	Пластина	1
08	425155	Проставка	2
09	500192	Болт с шайбой	2
10	425938	Кронштейн	1
11	500048	Болт с шайбой	3
12	424066	Зажим	1
13	424651	Защитный кожух	1
15	425890	Шланг	1
16	425471	Уплотнительное кольцо	4

Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
