Гидролинии рабочего оборудования (2) <135C> — HITACHI CC135

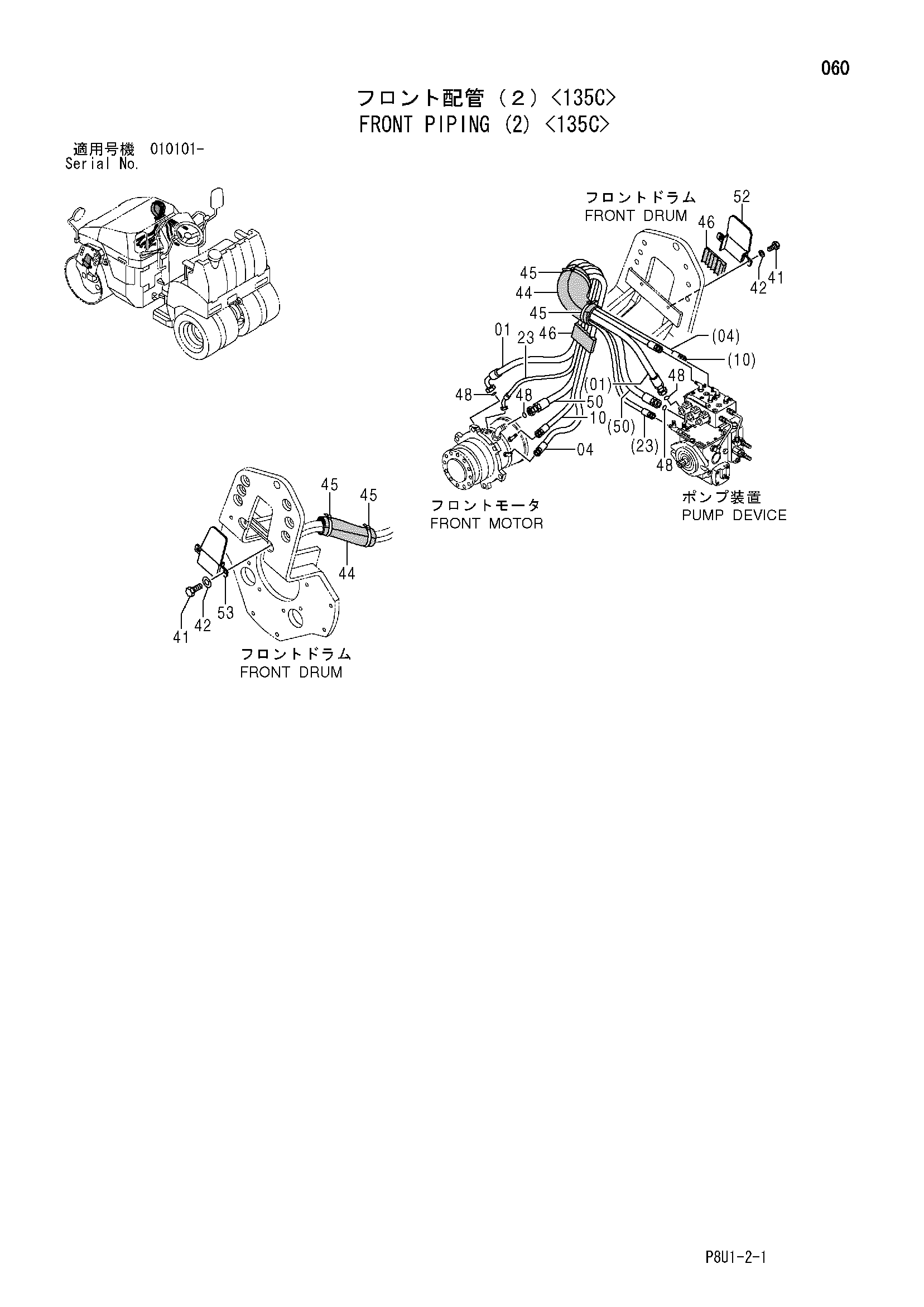

Заводская схема «Гидролинии рабочего оборудования (2) <135C>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 425883 | Шланг | 1 |
| 04 | 425833 замена: 425826 | Шланг | 1 |
| 04 | 425826 | Шланг | 1 |
| 10 | 425826 | Шланг | 1 |
| 23 | 425837 | Шланг | 1 |
| 41 | 947640 | Болт | 4 |
| 42 | 947325 | Плоская шайба | 4 |
| 44 | 425511 | Сиденье резиновый | 2 |
| 45 | 313102 | Ленточный зажим | 4 |
| 46 | 425688 | Хомут | 2 |
| 48 | 425471 | Уплотнительное кольцо | 4 |
| 50 | 425888 | Шланг | 1 |
| 52 | 425934 | Крышка (правый) | 1 |
| 53 | 425935 | Крышка (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
