Задний барабан <135> — HITACHI CC135

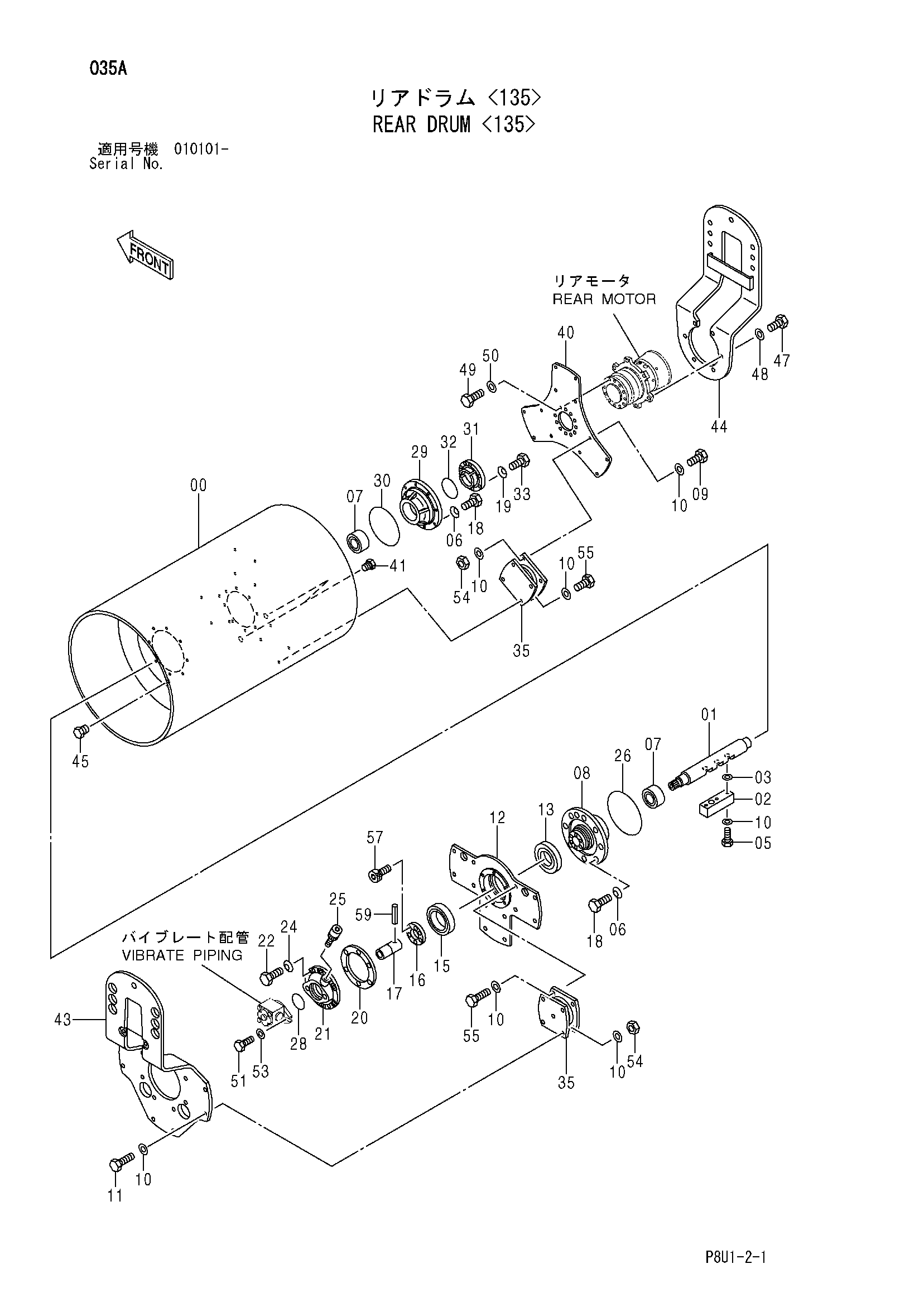

Заводская схема «Задний барабан <135>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425907 | Барабан | 1 |
| 01 | 425571 | Вал | 1 |
| 02 | 425860 | Груз | 1 |
| 03 | 425067 | Шайба | 3 |
| 05 | 439742 | Болт | 3 |
| 06 | 615045 | Шайба коникал | 16 |
| 07 | 114011 | Подшипник | 2 |
| 08 | 425562 | Корпус подшипник. | 1 |
| 09 | 947689 | Болт | 12 |
| 10 | 424195 | Шайба | 75 |
| 11 | 500269 | Болт | 12 |
| 12 | 426112 | Корпус подшипник. | 1 |
| 13 | 947506 | Масляное уплотнение | 1 |
| 15 | 900208 | Шариковый подшипник | 1 |
| 16 | 433451 | Крышка подшипник. | 1 |
| 17 | 425770 | Муфта | 1 |
| 18 | 947690 | Болт | 16 |
| 19 | 615043 | Шайба коникал | 6 |
| 20 | 433452 | Манжета | 1 |
| 21 | 425572 | Гидромотор фланец | 1 |
| 22 | 947684 | Болт | 6 |
| 24 | 615044 | Шайба коникал | 6 |
| 25 | 947147 | Сапун | 1 |
| 26 | 160114 | Уплотнительное кольцо | 1 |
| 28 | 425538 | Уплотнительное кольцо | 1 |
| 29 | 425573 | Корпус подшипник. | 1 |
| 30 | 439412 | Уплотнительное кольцо | 1 |
| 31 | 425574 | Крышка подшипник | 1 |
| 32 | 160033 | Уплотнительное кольцо | 1 |
| 33 | 947621 | Болт | 6 |
| 35 | 425452 | Резиновая прокладка | 6 |
| 40 | 425845 | Пластина | 1 |
| 41 | 425534 | Пробка | 2 |
| 43 | 426110 | Пластина(левый) | 1 |
| 44 | 426111 | Пластина(правый) | 1 |
| 45 | 439207 | Пробка | 1 |
| 47 | 947696 | Болт | 6 |
| 48 | 424196 | Шайба | 6 |
| 49 | 947693 | Болт | 12 |
| 50 | 425840 | Шайба | 12 |
| 51 | 947804 | Болт с внутренним шестигранником | 2 |
| 53 | 425551 | Шайба | 2 |
| 54 | 947856 | Гайка | 24 |
| 55 | 947686 | Болт | 24 |
| 57 | 947803 | Болт с внутренним шестигранником | 6 |
| 59 | 629076 | Пружинный штифт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
