Передний скрапер <135C> — HITACHI CC135

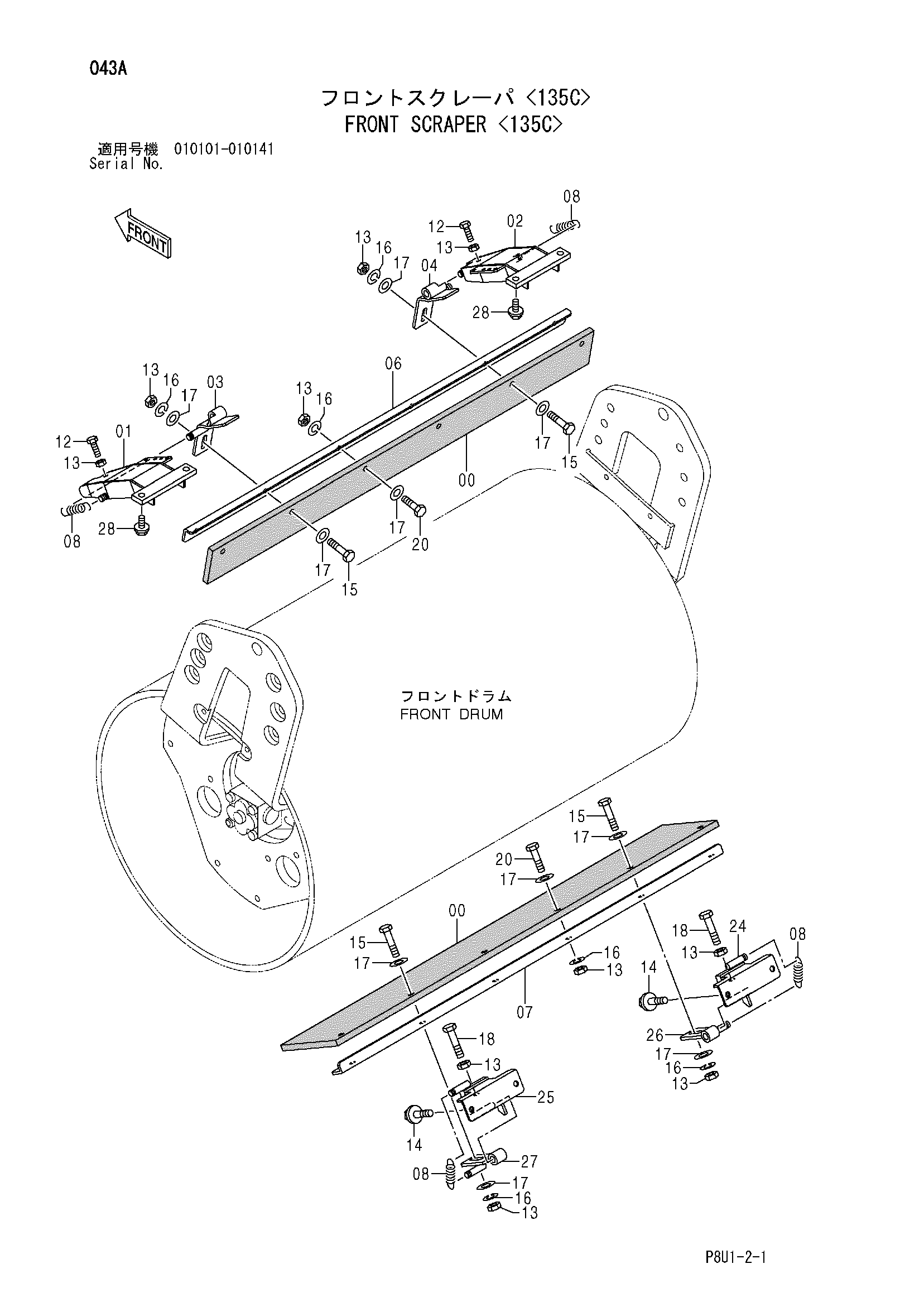

Заводская схема «Передний скрапер <135C>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425821 | Отвал | 2 |
| 01 | 425916 замена: 425968 | Кронштейн | 1 |
| 02 | 425917 замена: 425969 | Кронштейн | 1 |
| 03 | 425924 | Кронштейн | 1 |
| 04 | 425925 | Кронштейн | 1 |
| 06 | 425850 замена: 425971 | Кронштейн | 1 |
| 07 | 425850 замена: 425850 | Кронштейн | 1 |
| 08 | 425434 | Пружина | 4 |
| 12 | 425843 | Болт | 2 |
| 13 | 947855 | Гайка | 16 |
| 14 | 500030 | Болт с шайбой | 4 |
| 15 | 947635 | Болт | 4 |
| 16 | 947887 | Пружинная шайба | 12 |
| 17 | 446281 | Шайба | 16 |
| 18 | 424217 | Болт | 2 |
| 20 | 947633 | Болт | 8 |
| 24 | 425931 замена: 425931 | Кронштейн | 1 |
| 25 | 425932 замена: 425932 | Кронштейн | 1 |
| 26 | 425929 | Кронштейн | 1 |
| 27 | 425930 | Кронштейн | 1 |
| 28 | 500030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
