Электрооборудование (1) [аккумулятор] — HITACHI CC135
Заводская схема «Электрооборудование (1) [аккумулятор]» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.

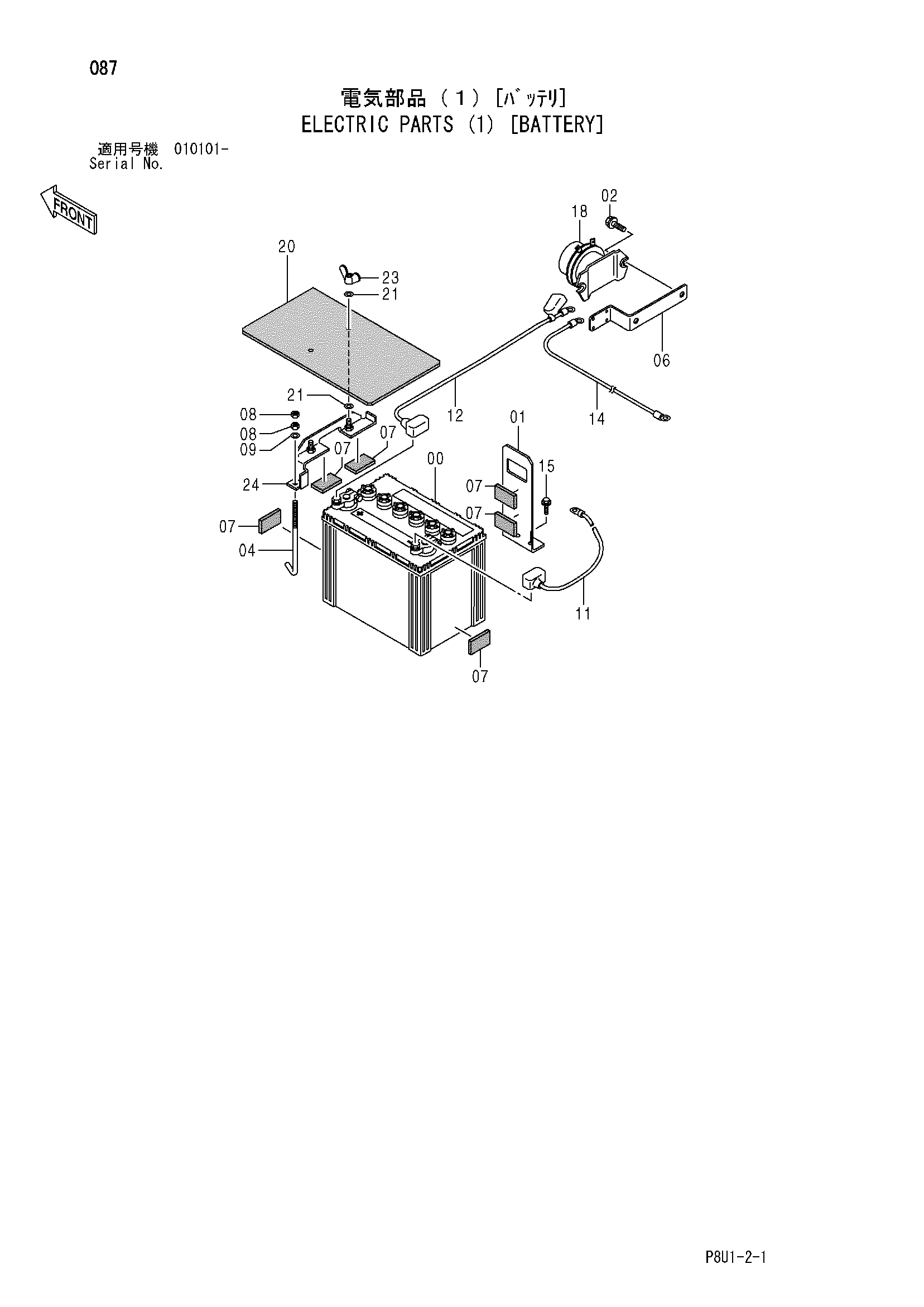

![Схема Электрооборудование (1) [аккумулятор] HITACHI CC135](/catalog-drawings/d6/d69bcb90-d221-44a0-b265-cf6a3082799f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424974 | Аккумулятор | 1 |
| 01 | 425678 | Кронштейн | 1 |
| 02 | 947623 | Болт с шайбой | 2 |
| 04 | 425599 | Болт | 1 |
| 06 | 425886 | Кронштейн | 1 |
| 07 | 425516 | Резиновая прокладка | 6 |
| 08 | 947853 | Гайка | 2 |
| 09 | 947322 | Плоская шайба | 1 |
| 11 | 425272 | Жгут проводов | 1 |
| 12 | 425642 | Жгут проводов | 1 |
| 14 | 425902 | Жгут проводов | 1 |
| 15 | 500028 | Болт с шайбой | 2 |
| 18 | 947155 | Реле аккумулятор | 1 |
| 20 | 425901 | Резиновая прокладка | 1 |
| 21 | 947323 | Плоская шайба | 4 |
| 23 | 582007 | Гайка винг | 2 |
| 24 | 425933 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
