Гидробак — HITACHI CC135

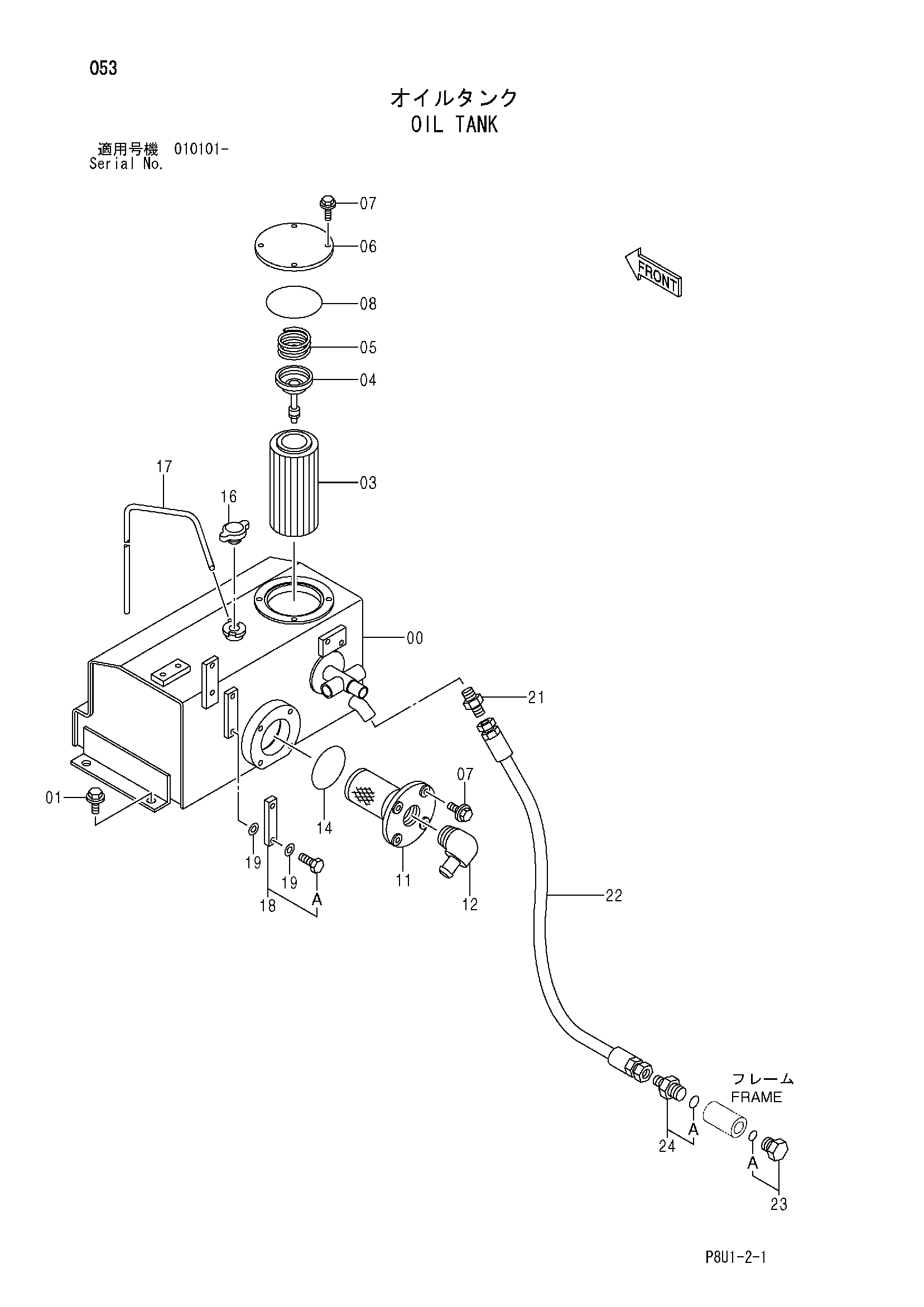

Заводская схема «Гидробак» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425915 | Масляный бак | 1 |
| 01 | 500193 | Болт с шайбой | 4 |
| 03 | 424306 | Фильтрующий элемент | 1 |
| 04 | 424033 | Клапан | 1 |
| 05 | 425594 | Пружина | 1 |
| 06 | 425591 | Крышка | 1 |
| 07 | 500048 | Болт с шайбой | 8 |
| 08 | 425537 | Уплотнительное кольцо | 1 |
| 11 | 425018 | Всасывающий фильтр | 1 |
| 12 | 425202 | Угловой штуцер | 1 |
| 14 | 425063 | Уплотнительное кольцо | 1 |
| 16 | 424985 | Колпачок | 1 |
| 17 | 425598 | Виниловый шланг | 1 |
| 18 | 425530 | Указатель уровня | 1 |
| 18A | 424648 | Болт | 2 |
| 19 | 162010 | Уплотнительная шайба | 4 |
| 21 | 425479 | Адаптер | 1 |
| 22 | 425664 | Шланг | 1 |
| 23 | 425547 | Пробка | 1 |
| 23A | 947520 | Уплотнительное кольцо | 1 |
| 24 | 424990 | Адаптер | 1 |
| 24A | 947520 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
