Ороситель фильтр <135> — HITACHI CC135

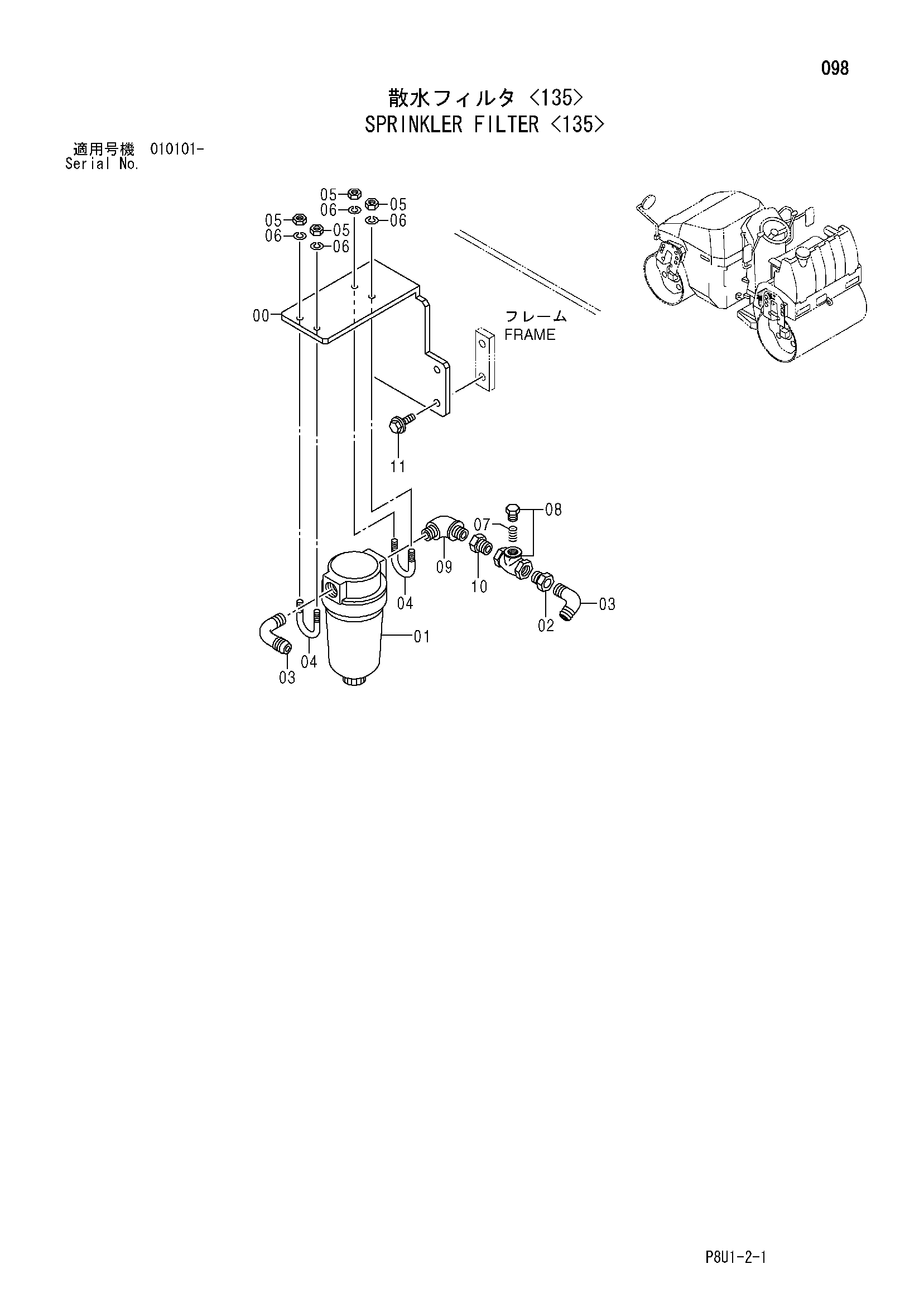

Заводская схема «Ороситель фильтр <135>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425586 | Кронштейн | 1 |
| 01 | 947097 | Фильтр | 1 |
| 02 | 947406 | Переходник | 1 |
| 03 | 438582 | Штуцер шланг | 2 |
| 04 | 947595 | U-образный болт | 2 |
| 05 | 947853 | Гайка | 4 |
| 06 | 947886 | Пружинная шайба | 4 |
| 07 | 425693 замена: 426013 | Пружина компресс. | 1 |
| 07 | 426013 | Пружина компресс. | 1 |
| 08 | 425694 | Клапан | 1 |
| 09 | 947438 | Угловой штуцер | 1 |
| 10 | 425533 | Адаптер | 1 |
| 11 | 500048 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
