Крышка (1) — HITACHI CC135

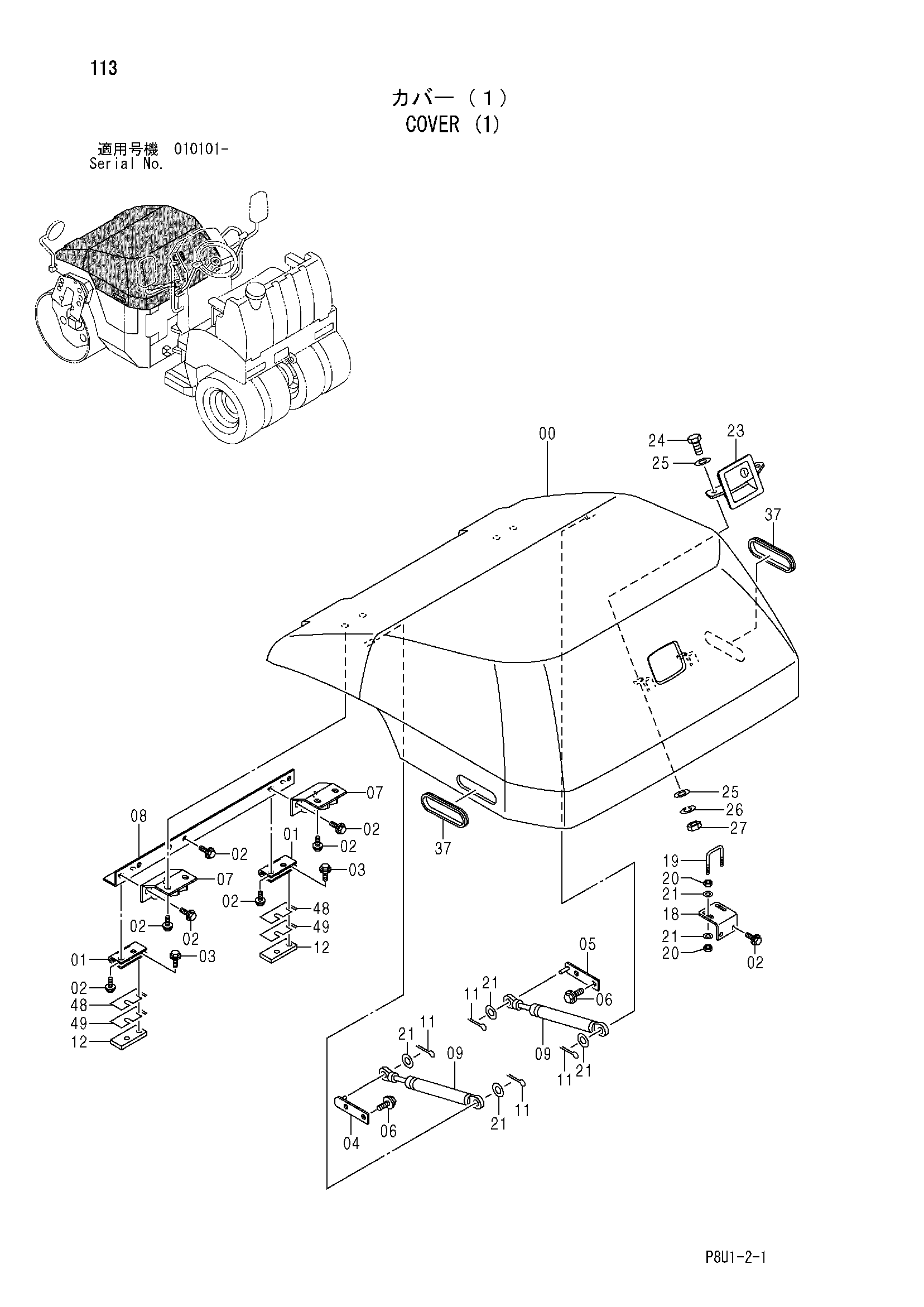

Заводская схема «Крышка (1)» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425906 | Крышка | 1 |
| 01 | 425878 | Петля | 2 |
| 02 | 500028 | Болт с шайбой | 16 |
| 03 | 500030 | Болт с шайбой | 4 |
| 04 | 425809 | Кронштейн(левый) | 1 |
| 05 | 425810 | Кронштейн(правый) | 1 |
| 06 | 500048 | Болт с шайбой | 4 |
| 07 | 425944 | Кронштейн | 2 |
| 08 | 425922 | Кронштейн | 1 |
| 09 | 425675 | Гидроцилиндр | 2 |
| 11 | 630035 | Шплинт | 4 |
| 12 | 425879 | Пластина | 2 |
| 18 | 425893 | Кронштейн | 1 |
| 19 | 425229 | U-образный болт | 1 |
| 20 | 947854 | Гайка | 4 |
| 21 | 947323 | Плоская шайба | 8 |
| 23 | 424377 | Защёлка | 1 |
| 24 | 947632 | Болт | 2 |
| 25 | 947324 | Плоская шайба | 4 |
| 26 | 947887 | Пружинная шайба | 2 |
| 27 | 947855 | Гайка | 2 |
| 37 | 425477 | Резиновая втулка | 2 |
| 48 | 425891 | Регулировочная шайба 1.6 | 6 |
| 49 | 425892 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
