Дасхбоард <135C> — HITACHI CC135

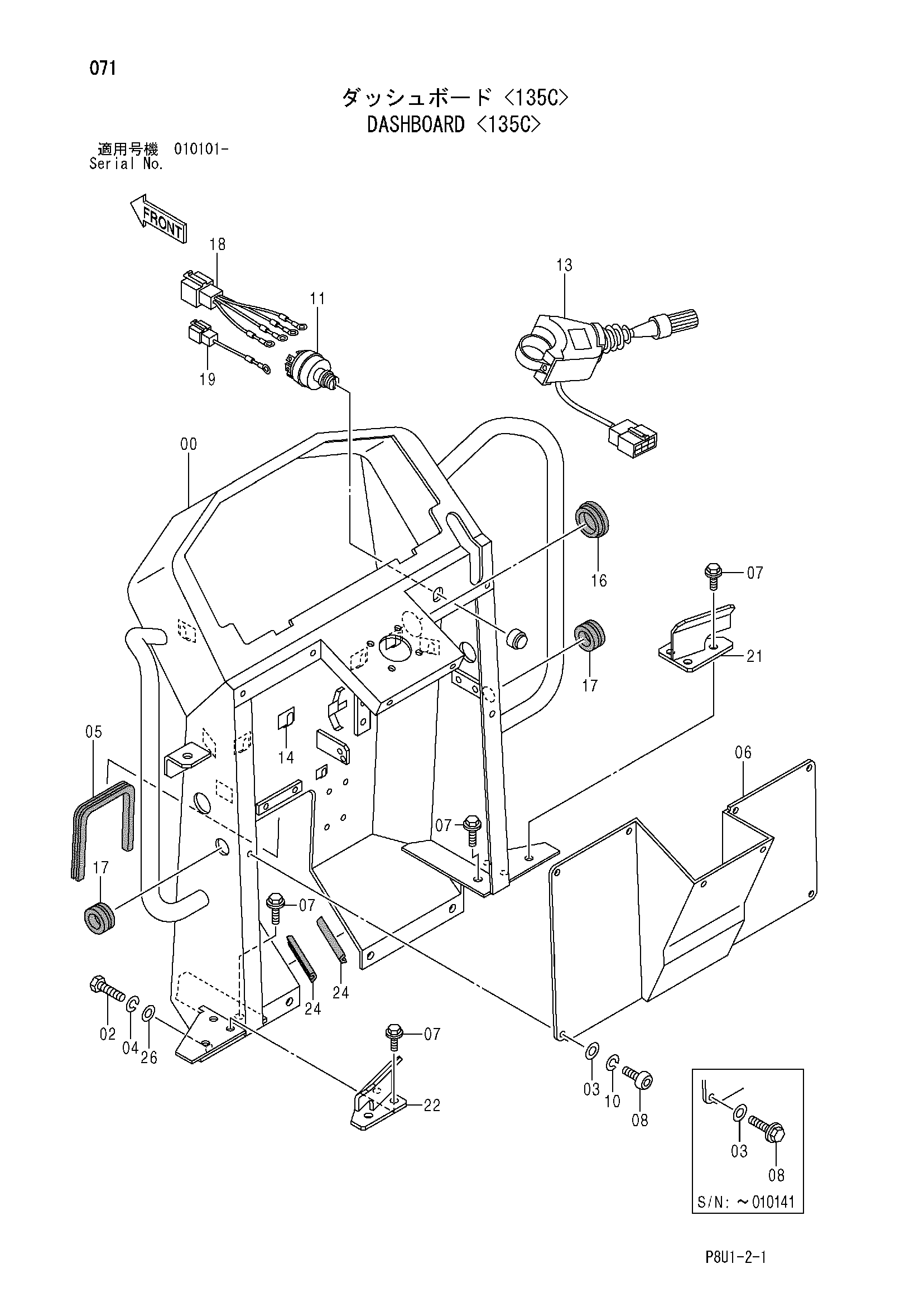

Заводская схема «Дасхбоард <135C>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425734 | Приборная панель | 1 |
| 00 | 425967 | Приборная панель | 1 |
| 02 | 500027 | Болт | 4 |
| 03 | 947324 | Плоская шайба | 8 |
| 04 | 947887 | Пружинная шайба | 4 |
| 05 | 425680 | Уплотнение резиновый | 1 |
| 06 | 425756 | Крышка | 1 |
| 07 | 500030 | Болт с шайбой | 8 |
| 08 | 947621 замена: 426049 | Болт с шайбой | 8 |
| 08 | 426049 | Болт | 8 |
| 10 | 606020 | Пружинная шайба | 8 |
| 11 | 438570 | Замок зажигания | 1 |
| 13 | 425224 | Выключатель | 1 |
| 14 | 438584 | Хомут | 10 |
| 16 | 424987 | Резиновая втулка | 1 |
| 17 | 425473 | Резиновая втулка | 2 |
| 17 | 425061 | Резиновая втулка | 2 |
| 18 | 425660 | Жгут проводов | 1 |
| 19 | 425661 | Жгут проводов | 1 |
| 21 | 425945 | Подставка для ног | 1 |
| 22 | 425946 | Подставка для ног | 1 |
| 24 | 425634 | Уплотнение резиновый | 2 |
| 26 | 947324 | Плоская шайба | 4 |
| 26 | 446281 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
