Передний барабан <135C> — HITACHI CC135

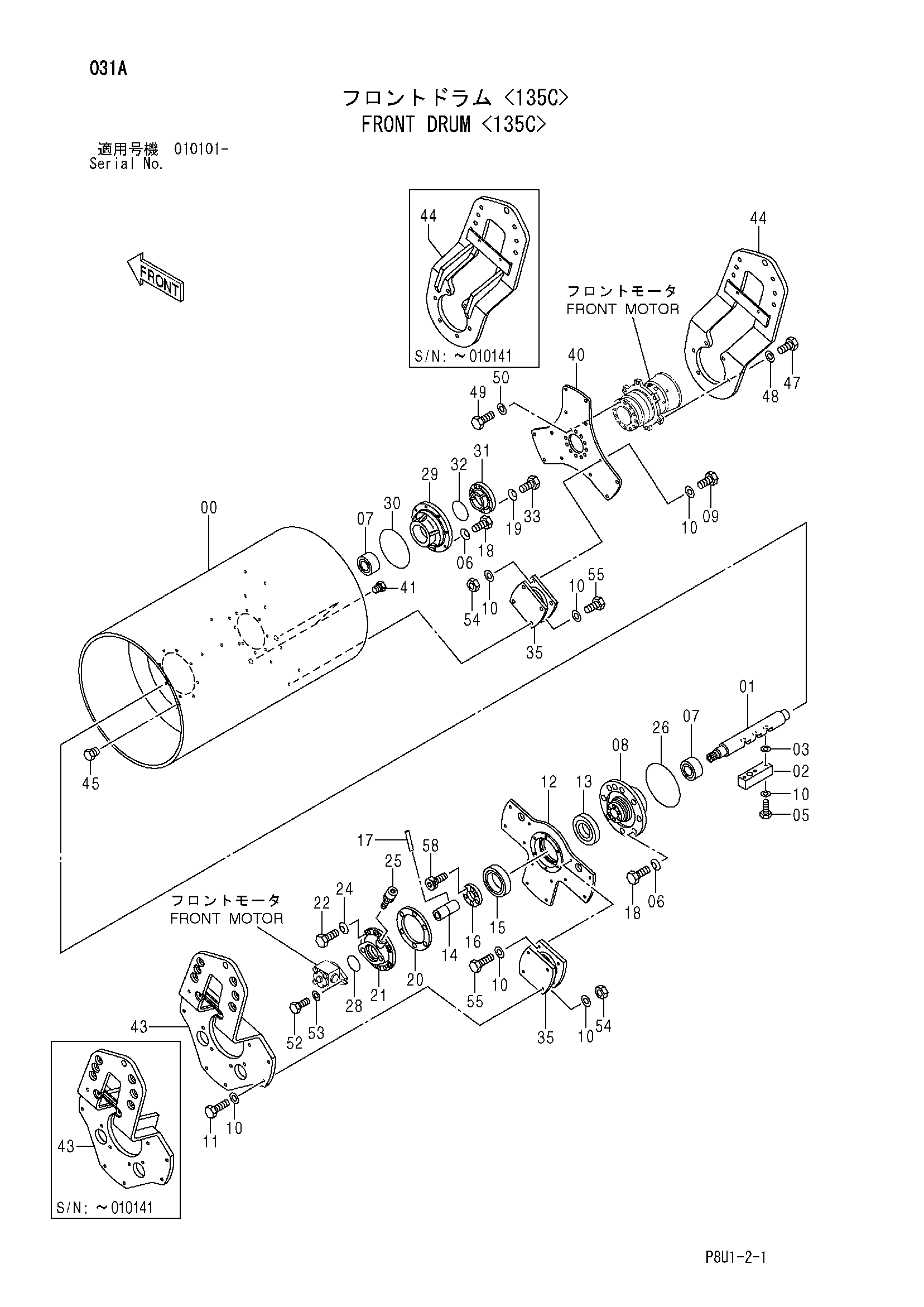

Заводская схема «Передний барабан <135C>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	425907	Барабан	1
01	425571	Вал	1
02	425860	Груз	1
03	425067	Шайба	3
05	439742	Болт	3
06	615045	Шайба коникал	16
07	114011	Подшипник	2
08	425562	Корпус подшипник.	1
09	947689	Болт	12
10	424195	Шайба	75
11	500269	Болт	12
12	425914	Корпус подшипник.	1
13	947506	Масляное уплотнение	1
14	425770	Муфта	1
15	900208	Шариковый подшипник	1
16	433451	Крышка подшипник.	1
17	629076	Пружинный штифт	1
18	947690	Болт	16
19	615043	Шайба коникал	6
20	433452	Манжета	1
21	425572	Гидромотор фланец	1
22	947684	Болт	6
24	615044	Шайба коникал	6
25	947147	Сапун	1
26	160114	Уплотнительное кольцо	1
28	425538	Уплотнительное кольцо	1
29	425573	Корпус подшипник.	1
30	439412	Уплотнительное кольцо	1
31	425574	Крышка подшипник	1
32	160033	Уплотнительное кольцо	1
33	947621	Болт	6
35	425452	Резиновая прокладка	6
40	425845	Пластина	1
41	425534	Пробка	2
43	425908	Пластина(левый)	1
43	425908	Пластина(левый)	1
44	425909	Пластина(правый)	1
44	425909	Пластина(правый)	1
45	439207	Пробка	1
47	947696	Болт	6
48	424196	Шайба	6
49	947693	Болт	12
50	425840	Шайба	12
52	947683	Болт	2
53	425551	Шайба	2
54	947856	Гайка	24
55	947686	Болт	24
58	947803	Болт с внутренним шестигранником	6
