Ороситель трубопроводы <135> — HITACHI CC135

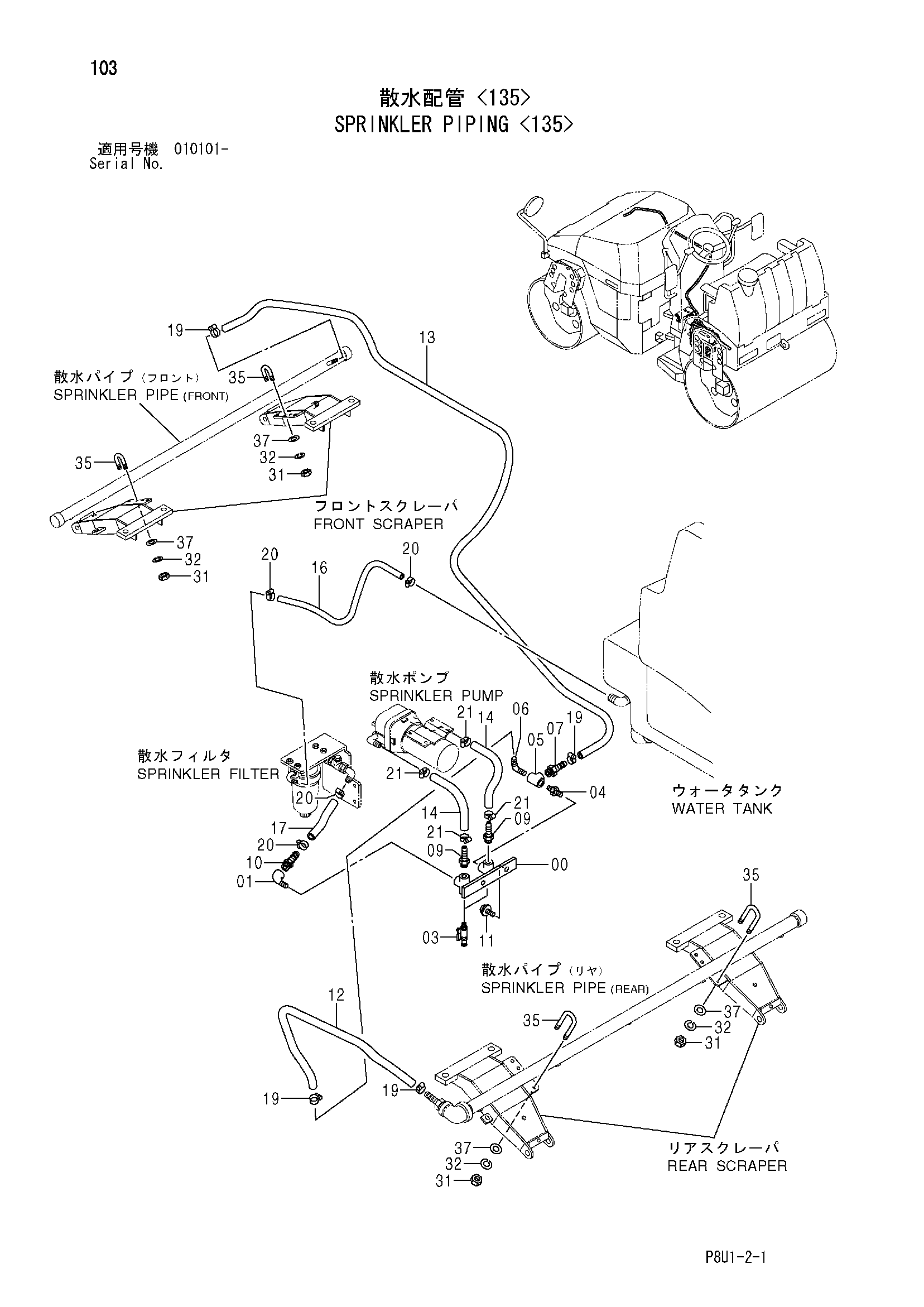

Заводская схема «Ороситель трубопроводы <135>» для HITACHI CC135. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426082 | Кронштейн | 1 |
| 01 | 947437 | Угловой штуцер | 1 |
| 03 | 438392 | Шаровой клапан | 2 |
| 04 | 425616 | Адаптер | 1 |
| 05 | 947709 | Тройник | 1 |
| 06 | 424260 | Штуцер шланг | 1 |
| 07 | 439684 | Штуцер шланг | 1 |
| 09 | 425617 | Штуцер шланг | 2 |
| 10 | 425853 | Штуцер шланг | 1 |
| 11 | 500048 | Болт с шайбой | 2 |
| 12 | 947279 | Шланг | 1 |
| 13 | 947279 | Шланг | 1 |
| 14 | 244054 | Шланг | 2 |
| 16 | 947281 | Шланг | 1 |
| 17 | 947281 | Шланг | 1 |
| 19 | 947463 | Хомут шланга | 4 |
| 20 | 424171 | Хомут шланга | 4 |
| 21 | 424172 | Зажим шланг | 4 |
| 31 | 947853 | Гайка | 8 |
| 32 | 947886 | Пружинная шайба | 8 |
| 35 | 947596 | U-образный болт | 4 |
| 37 | 947322 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
