Задний барабан <135-3, 135-3A> — HITACHI CC135-3A

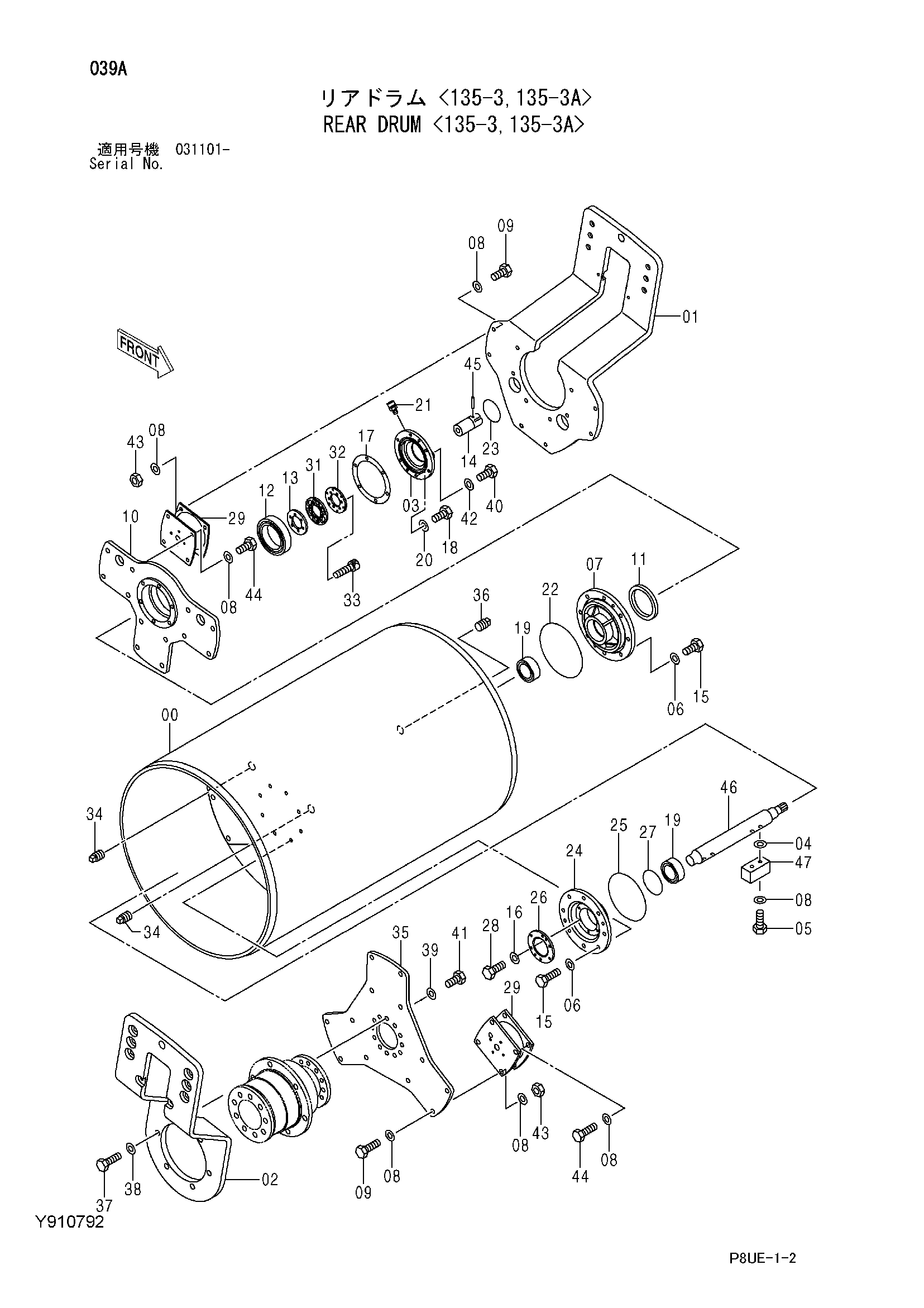

Заводская схема «Задний барабан <135-3, 135-3A>» для HITACHI CC135-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600277 | Барабан | 1 |
| 01 | Y100846 | Пластина (левый) | 1 |
| 02 | Y100847 | Пластина (правый) | 1 |
| 03 | Y302073 | Гидромотор франге | 1 |
| 04 | J222020 | Шайба | 4 |
| 05 | J921280 | Болт | 4 |
| 06 | Y405697 | Шайба коникал | 16 |
| 07 | Y200132 | Корпус подшипник. | 1 |
| 08 | J222012 | Шайба | 76 |
| 09 | J921250 | Болт | 24 |
| 10 | Y700657 | Корпус подшипник. | 1 |
| 11 | Y405699 | Масляное уплотнение | 1 |
| 12 | 954804 | Шариковый подшипник | 1 |
| 13 | Y405700 | Крышка подшипник. | 1 |
| 14 | Y800954 | Муфта | 1 |
| 15 | J921245 | Болт | 16 |
| 16 | Y405955 | Шайба коникал | 6 |
| 17 | Y405701 | Манжета | 1 |
| 18 | J921035 | Болт | 6 |
| 19 | Y413027 | Подшипник | 2 |
| 20 | Y405956 | Шайба коникал | 6 |
| 21 | Y405702 | Сапун | 1 |
| 22 | A811210 | Уплотнительное кольцо | 1 |
| 23 | A811085 | Уплотнительное кольцо | 1 |
| 24 | Y300774 | Корпус подшипник. | 1 |
| 25 | A811180 | Уплотнительное кольцо | 1 |
| 26 | Y300775 | Крышка подшипник. | 1 |
| 27 | A811090 | Уплотнительное кольцо | 1 |
| 28 | J900820 | Болт | 6 |
| 29 | Y406015 | Резиновый <135-3> | 6 |
| 29 | Y416352 | Резиновый <135-3, 135-3A> | 6 |
| 31 | Y413213 | Пластина | 1 |
| 32 | Y413214 | Пластина | 1 |
| 33 | J780830 | Болт с внутренним шестигранником | 6 |
| 34 | 94-2026 | Пробка | 2 |
| 35 | Y301753 | Пластина | 1 |
| 36 | 94-2023 | Пробка | 1 |
| 37 | J921645 | Болт | 6 |
| 38 | J222016 | Шайба | 6 |
| 39 | J222014 | Шайба | 12 |
| 40 | J781025 | Болт с внутренним шестигранником | 2 |
| 41 | J921445 | Болт | 12 |
| 42 | J222010 | Шайба | 2 |
| 43 | J950012 | Гайка | 24 |
| 44 | J921225 | Болт | 24 |
| 45 | Y407746 | Пружинный штифт | 1 |
| 46 | Y302000 | Вал | 1 |
| 47 | Y414027 | Груз | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
