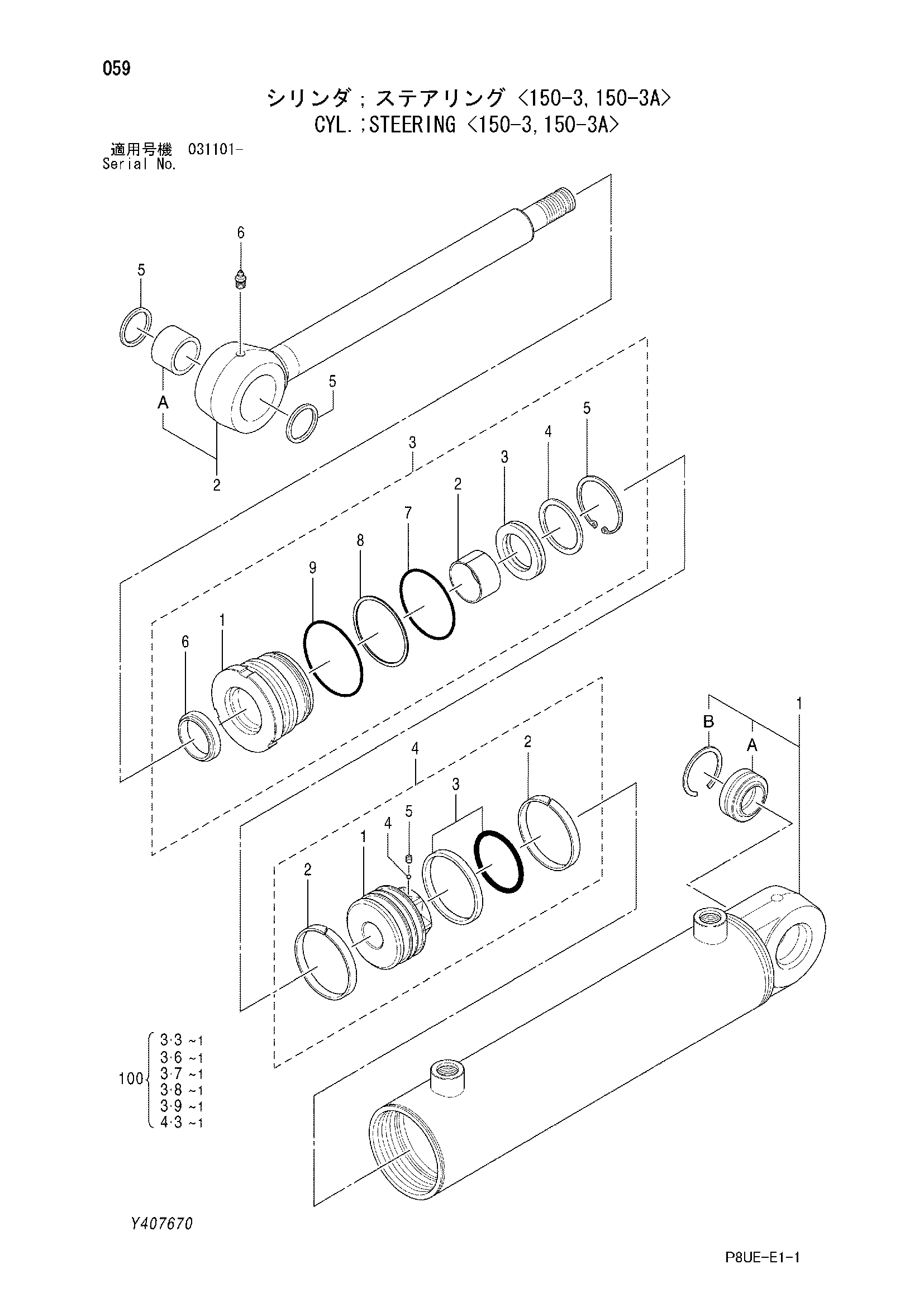

Гидроцилиндр. рулевое управление <150-3, 150-3A> — HITACHI CC135-3A
Заводская схема «Гидроцилиндр. рулевое управление <150-3, 150-3A>» для HITACHI CC135-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y407670 | Гидроцилиндр рулевого управления | 1 | |
| 1 | Y412265 | Трубка гидроцилиндр | 1 |
| 1A | Y412258 | Втулка SPH. | 1 |
| 1B | Y412259 | Кольцо ретаинг | 1 |
| 2 | Y412266 | Шток поршня | 1 |
| 2A | Y412261 | Втулка | 1 |
| 3 | 0800403 | Головка гидроцилиндра | 1 |
| 3-1 | 0800404 | Головка гидроцилиндра | 1 |
| 3-2 | 0430802 | Втулка | 1 |
| 3-3 | 0652202 | U-образная манжета | 1 |
| 3-4 | 0652203 | Манжета | 1 |
| 3-5 | 0652204 | Стопорное кольцо | 1 |
| 3-6 | 0736305 | Грязесъёмное кольцо | 1 |
| 3-7 | 0430903 | Уплотнительное кольцо | 1 |
| 3-8 | 0430902 | Опорное кольцо | 1 |
| 3-9 | 0479007 | Уплотнительное кольцо | 1 |
| 4 | 0800405 | Поршень | 1 |
| 4-1 | 0800406 | Поршень | 1 |
| 4-2 | 0800407 | Направляющее кольцо | 2 |
| 4-3 | 0495007 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0477301 | Установочный винт | 1 |
| 5 | Y412263 | Пылезащитное уплотнение | 2 |
| 6 | 0429920 | Пресс-маслёнка | 1 |
| 100 | Y412267 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
