Рулевая тяга — HITACHI CC135-3A

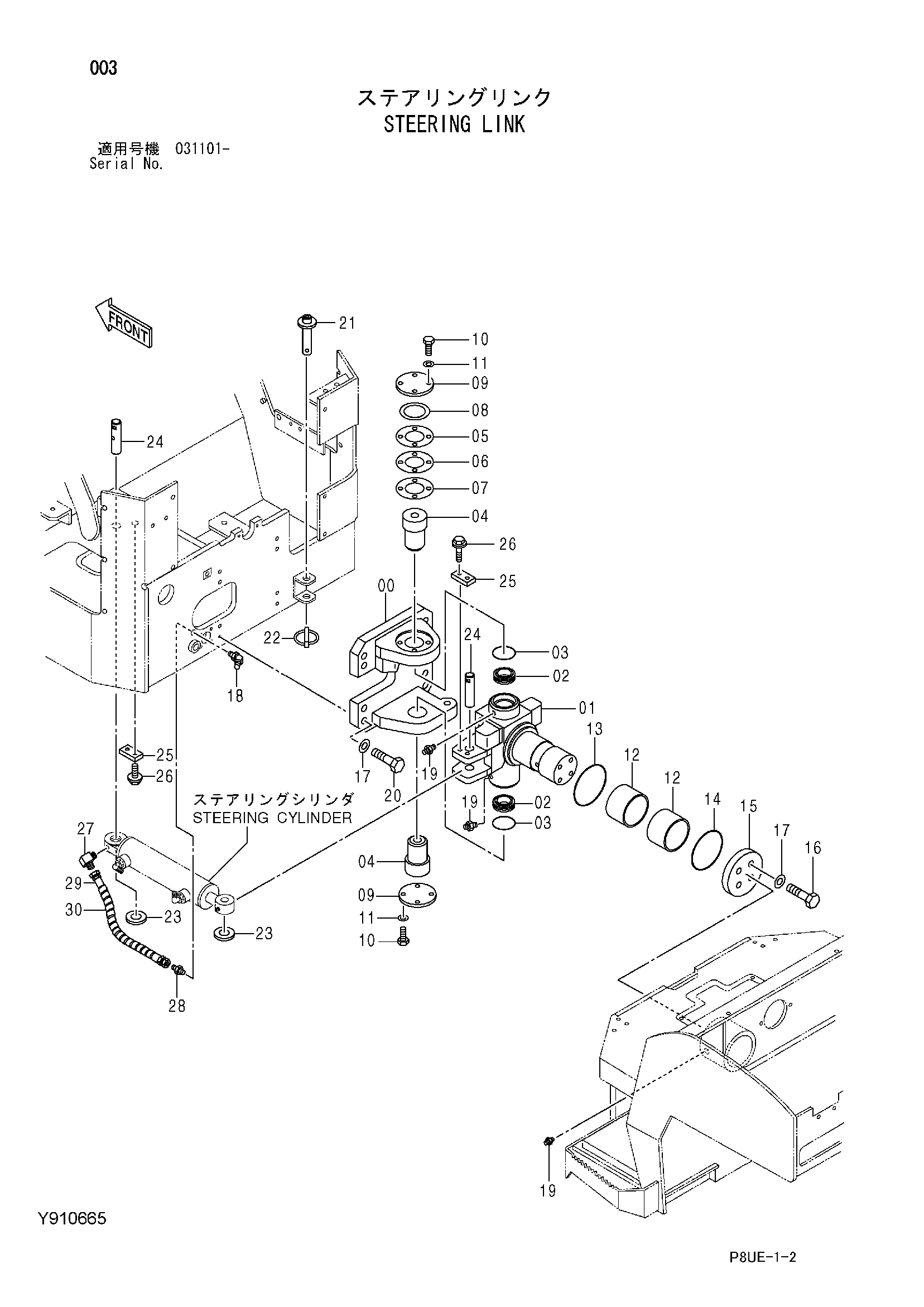

Заводская схема «Рулевая тяга» для HITACHI CC135-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y701116 | Кронштейн | 1 |
| 01 | Y701114 | Палец тяга | 1 |
| 02 | Y405745 | Подшипник | 2 |
| 03 | 4126682 | Уплотнительное кольцо | 2 |
| 04 | Y415821 | Палец | 2 |
| 05 | Y405738 | Регулировочная шайба 0.1mm | 3 |
| 06 | Y405739 | Регулировочная шайба 0.3mm | 2 |
| 07 | Y405740 | Регулировочная шайба 0.8mm | 2 |
| 08 | Y405737 | Уплотнение | 1 |
| 09 | Y405741 | Крышка | 2 |
| 10 | J921025 | Болт | 8 |
| 11 | J222010 | Шайба | 8 |
| 12 | Y405742 | Втулка | 2 |
| 13 | Y411027 | Уплотнительное кольцо | 1 |
| 14 | Y411026 | Уплотнительное кольцо | 1 |
| 15 | Y415244 | Пластина | 1 |
| 16 | J921655 | Болт | 4 |
| 17 | J222016 | Шайба | 12 |
| 18 | J75581 | Пресс-маслёнка | 1 |
| 19 | J75481 | Пресс-маслёнка | 3 |
| 20 | J921650 | Болт | 8 |
| 21 | Y970378 | Палец | 1 |
| 22 | 4001834 | Палец кольцо | 1 |
| 23 | Y415247 | Упорная пластина 2.0mm | 2 |
| 24 | Y415246 | Палец | 2 |
| 25 | Y405976 | Стопорная пластина | 2 |
| 26 | J271020 | Болт с шайбой | 4 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4298746 | Угловой штуцер | 1 |
| 28 | 4298744 | Адаптер | 1 |
| 29 | Y416000 | Шланг | 1 |
| 30 | Y411525 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
