Топливный бак — HITACHI CC135-3A

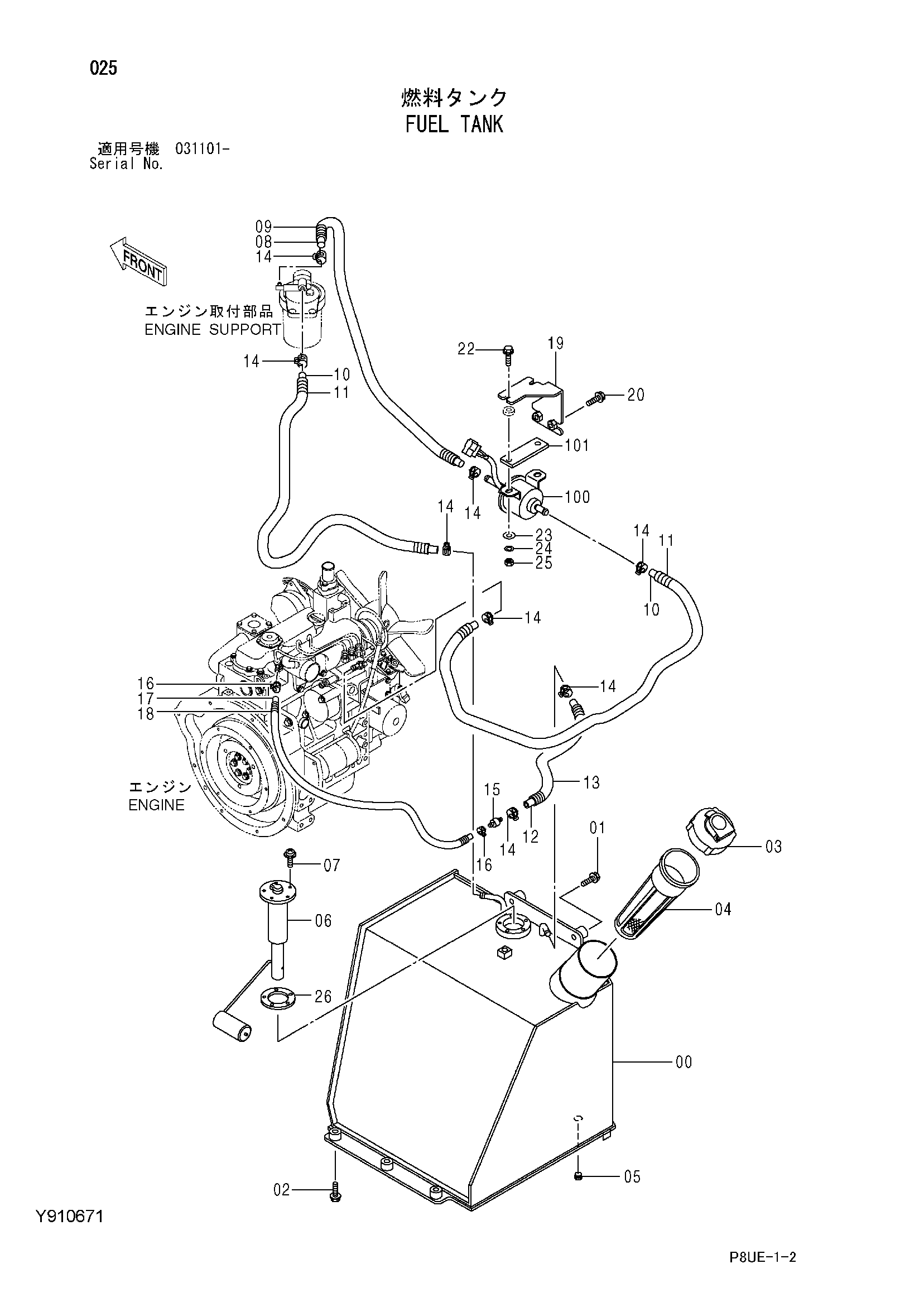

Заводская схема «Топливный бак» для HITACHI CC135-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600609 | Топливный бак | 1 |
| 01 | J281230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | J281235 | Болт с шайбой | 3 |
| 02A | J901235 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | 4363380 | Колпачок | 1 |
| 04 | 4279093 | Фильтр | 1 |
| 05 | 4315607 | Пробка | 1 |
| 06 | Y415909 | Поплавок | 1 |
| 07 | J450510 | Винт с шайбой | 5 |
| 08 | Y406005 | Топливный шланг | 1 |
| 09 | Y406010 | Трубка | 1 |
| 10 | Y434060 | Топливный шланг | 2 |
| 11 | Y406008 | Трубка | 2 |
| 12 | Y454028 | Топливный шланг | 1 |
| 13 | Y406009 | Трубка | 1 |
| 14 | 4339258 | Хомут шланга | 8 |
| 15 | 4361953 | Соединение | 1 |
| 16 | 4394363 | Хомут шланга | 2 |
| 17 | Y415351 | Топливный шланг | 1 |
| 18 | Y415352 | Трубка коппугатед | 1 |
| 19 | Y971673 | Кронштейн | 1 |
| 20 | J260820 | Болт с шайбой | 2 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | J260625 | Болт с шайбой | 2 |
| 22A | J900625 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 23 | A590106 | Плоская шайба | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 25 | M500605 | Гайка | 2 |
| 26 | 4269607 | Манжета | 1 |
| 100 | 4647138 | Насос (топливный) | 1 |
| 101 | Y415353 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
