Вибрационные трубопроводы (3)<135-3, 135-3A> — HITACHI CC135-3

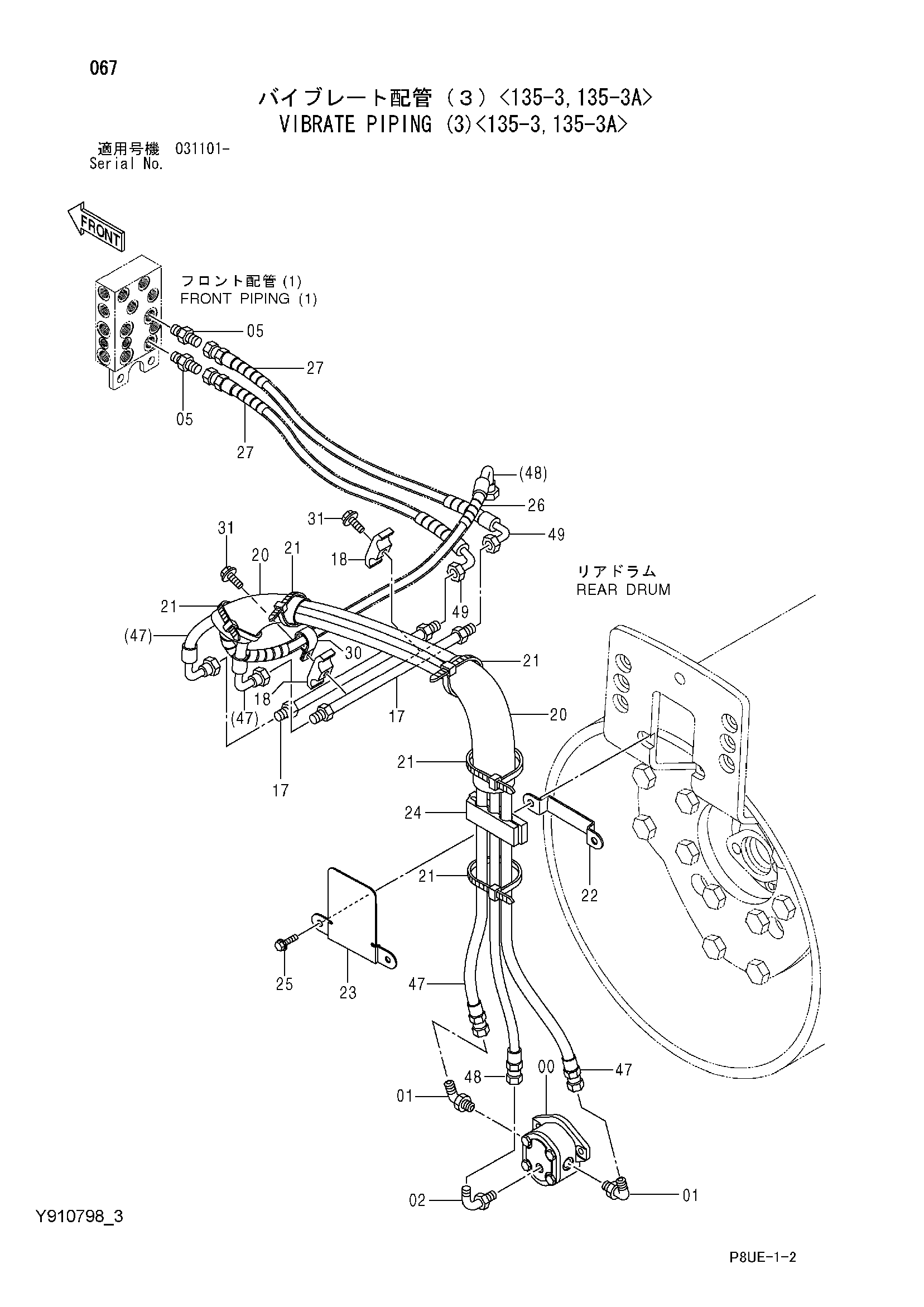

Заводская схема «Вибрационные трубопроводы (3)<135-3, 135-3A>» для HITACHI CC135-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y414931 | Шестерённый гидромотор | 1 |
| 01 | 4327300 | Угловой штуцер | 2 |
| 01A | R26906R | Уплотнительное кольцо | 1 |
| 02 | 4277654 | Угловой штуцер | 1 |
| 02A | R26448R | Уплотнительное кольцо | 1 |
| 05 | A852144 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | Y970739 | Трубка | 2 |
| 18 | 4354753 | Хомут трубки | 2 |
| 20 | 4370544 | Сиденье резиновый | 2 |
| 21 | 4323613 | Ленточный зажим | 5 |
| 22 | Y415989 | Пластина | 1 |
| 23 | Y971733 | Крышка | 1 |
| 24 | Y415890 | Хомут | 1 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4327294 | Защитный кожух | 1 |
| 27 | 4446406 | Защитный кожух | 2 |
| 30 | 4190274 | Зажим (диаметр. 20mm) | 1 |
| 31 | J271045 | Болт с шайбой | 2 |
| 31A | J901045 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 47 | Y415791 | Шланг | 2 |
| 48 | Y416234 | Шланг | 1 |
| 49 | 4408019 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
